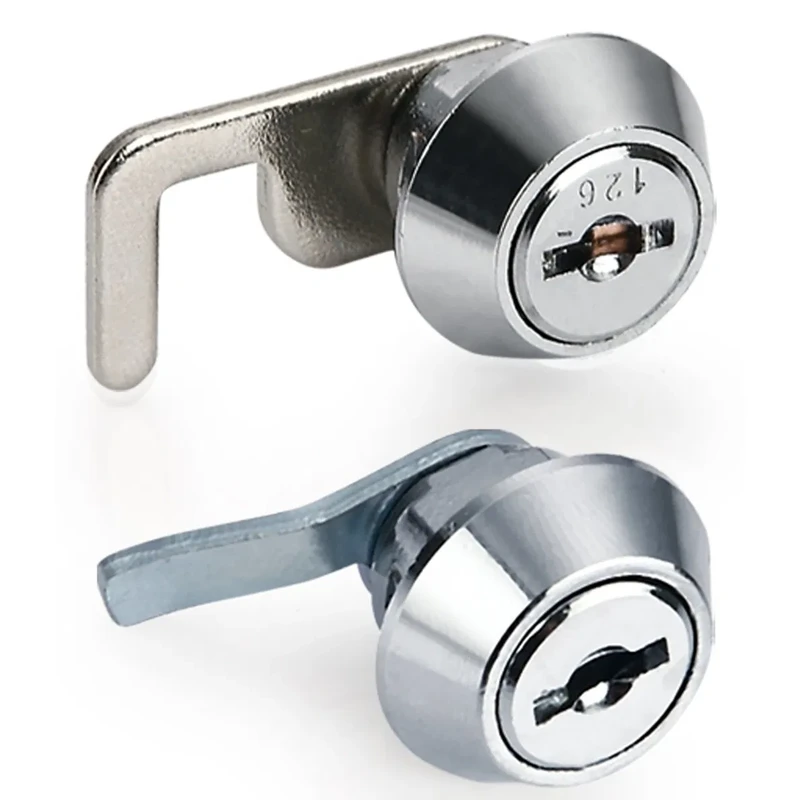

Замок поворотный MS402-1, глубина 9 мм
Поворотный замок для сверхтонких панелей — глубина посадки всего 9 мм. Монтаж card+screw: пружинная карточка-клипса фиксирует замок без доступа к обратной стороне, винт страхует от выпадения. Панель толщиной 1–2 мм. Ключ бородчатый двусторонний SK05, Г-образный кулачок 17 мм, поворот вправо 90°.
1 000 руб.
Конструкция и монтаж

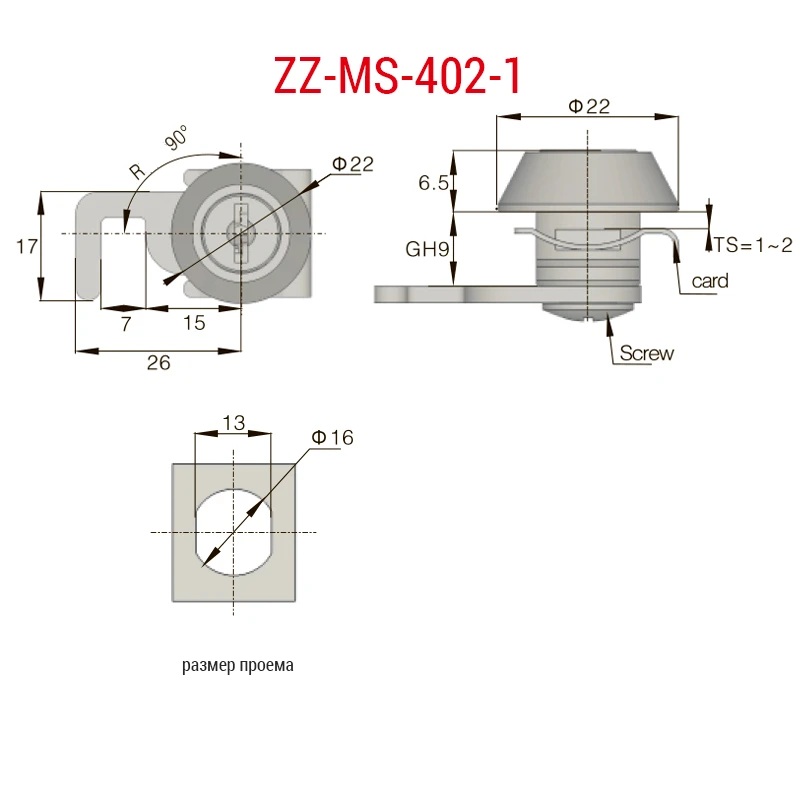

MS402-1 разработан для самых тонких панелей — TS=1–2 мм. Монтаж комбинированный: замок вставляется в отверстие Ø16 мм, пружинная карточка (card) защёлкивается изнутри и удерживает корпус, дополнительный винт (screw) страхует от случайного выпадения при вибрации. Такое решение надёжнее чистого клипсового монтажа — карточка даёт быструю фиксацию, винт — долговременную стабильность. Фланец Ø22 мм, толщина 6.5 мм. Монтажное отверстие профильное: Ø16 мм в квадратном проёме 13 мм.
Ключ и кулачок
Ключ бородчатый двусторонний SK05 — зубцы с обеих сторон, более высокая секретность по сравнению с односторонними DK. Кулачок Г-образный (изогнутый): при повороте на 90° он заходит за ответную планку под прямым углом, обеспечивая надёжный захват даже при минимальной глубине посадки 9 мм.
Область применения
GH9 — рекордно малая глубина в линейке. Замок подходит для тончайших алюминиевых профилей, рамочных конструкций, стеклянных витрин с металлической вставкой. Там, где любой другой замок просто не помещается — MS402-1 встаёт без проблем.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Мебель и торговое оборудование, Медицинское оборудование, Серверные стойки и телеком-шкафы |
| Серия | MS-402 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 9 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 13 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 16 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 17 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 6.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | SK05 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Изогнутый кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый двусторонний (SK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
