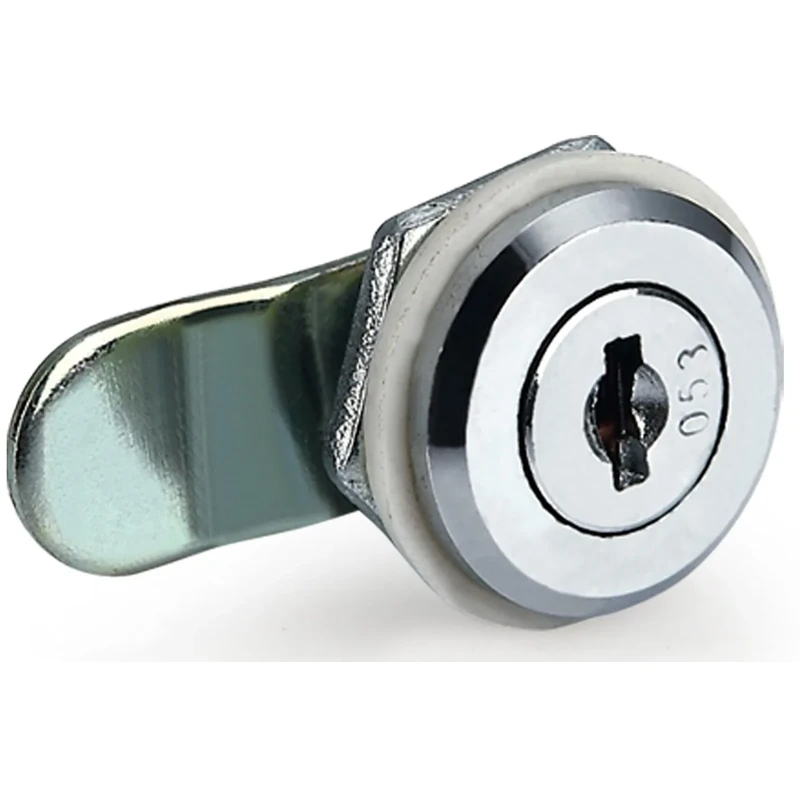

Замок кулачковый MS403-12, глубина 12 мм
Кулачковый замок с резьбовым монтажом и пружинной пластиной. Фланец Ø22 мм, глубина посадки 12 мм, кулачок прямой 26 мм. Монтажное отверстие Ø18 мм в проёме 16.5 мм. Ключ бородчатый двусторонний SK05, поворот вправо 90°. Фиксация гайкой со страховочным винтом (screw).
1 000 руб.
Конструкция и монтаж
MS403-12 — замок с классическим резьбовым монтажом через гайку и дополнительной фиксацией страховочным винтом (screw). Пружинная пластина под кулачком (PH) обеспечивает чёткое возвратное положение кулачка после отпирания. Размер этой пластины на чертеже не указан. Фланец Ø22 мм, толщина 4 мм. Монтажное отверстие профильное: Ø18 мм в квадратном проёме 16.5 мм. Глубина посадки 12 мм, кулачок прямой 26 мм.
Ключ и привод
Ключ бородчатый двусторонний SK05 — зубцы с обеих сторон, стандартная секретность для мебельного применения. Поворот вправо на 90°. Скважина плоская, минимально заметна на лицевой стороне фланца.
Область применения
Резьбовой монтаж с гайкой делает MS403-12 надёжнее клипсовых решений при умеренных нагрузках. Замок подходит для ящиков инструментального шкафа, корпусов контрольных приборов, торговых витрин с металлической рамой. Глубина посадки 12 мм перекрывает большинство стандартных панелей.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Мебель и торговое оборудование, Промышленное оборудование, Транспортные кейсы и ящики |
| Серия | MS-403 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 12 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 18 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 26 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4 |
| Система ключейКак организована совместимость ключей между несколькими замками | SK05 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый двусторонний (SK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
