Замок кулачковый MS403-15, глубина 15 мм
Кулачковый замок с фланцем Ø23 мм и резьбовым монтажом. Глубина посадки 15 мм, кулачок прямой 24 мм, поворот вправо 90°. Монтажное отверстие Ø18 мм в проёме 16.5 мм. Ключ бородчатый двусторонний SK11. Увеличенная по сравнению с MS403-12 глубина посадки — для более толстых панелей.
1 000 руб.
Конструкция и монтаж

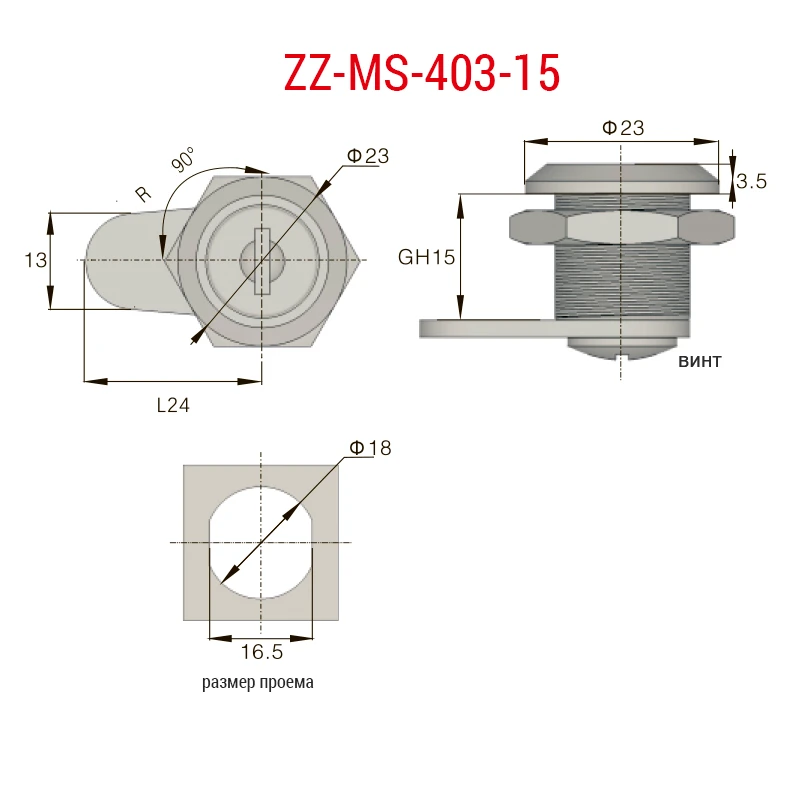

MS403-15 отличается от MS403-12 двумя параметрами: увеличенный фланец Ø23 мм и глубина посадки 15 мм вместо 12 мм. Это позволяет уверенно монтировать замок в панели толщиной до 15 мм — там, где MS403-12 уже не даёт достаточной резьбы для гайки. Толщина фланца 3.5 мм — тоньше чем у MS403-12, что снижает выступ над панелью. Монтажное отверстие профильное: Ø18 мм в квадратном проёме 16.5 мм. Кулачок прямой 24 мм.
Ключ и привод
Ключ бородчатый двусторонний SK11 — иной профиль зубцов по сравнению с SK05, обеспечивает разграничение доступа внутри одного объекта при использовании нескольких замков. Поворот вправо 90°.
Область применения
Выбирают MS403-15 когда стандартной глубины 12 мм не хватает: стальные двери шкафов средней толщины, корпуса с усиленными панелями, промышленные ящики для инструмента. Унификация отверстия с MS403-12 позволяет использовать одну просечку для обеих моделей.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Мебель и торговое оборудование, Промышленное оборудование, Распределительные шкафы и щиты |
| Серия | MS-403 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 23 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 15 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 18 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 24 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 3.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | SK11 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый двусторонний (SK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
