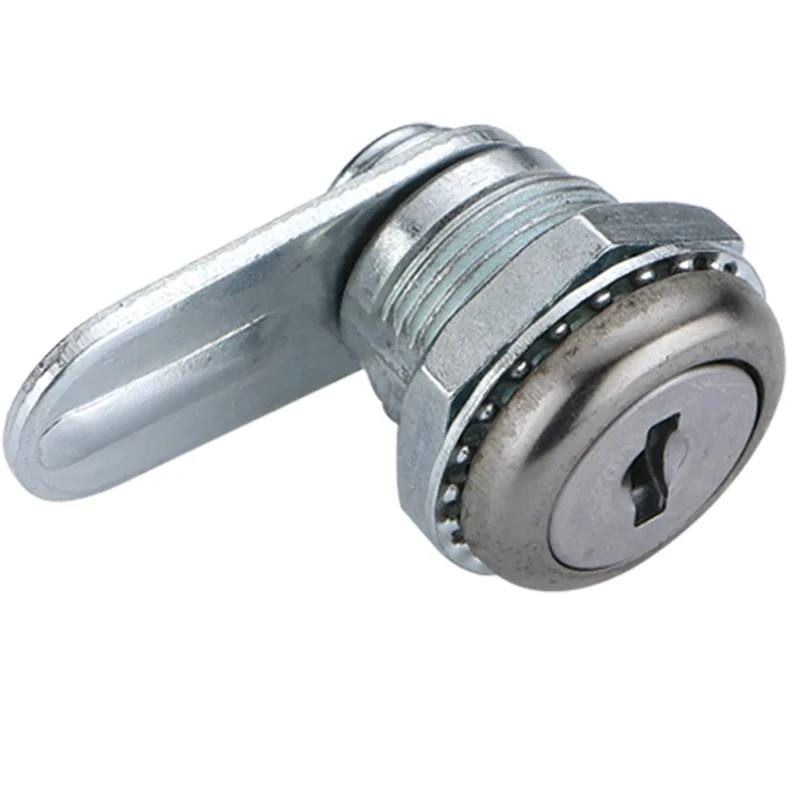

Замок кулачковый MS403-16B, глубина 16 мм
Кулачковый замок с никелированной пластиной и широким выбором ключей. Фланец Ø22 мм, глубина посадки 16 мм, кулачок прямой 40 мм. Монтажное отверстие Ø18 мм в проёме 16.5 мм. Покрытие корпуса — хром с никелированной пластиной. Пять вариантов ключей: SK07, SK07W, SK20, SK25, DK22.
1 000 руб.
Конструкция и покрытие

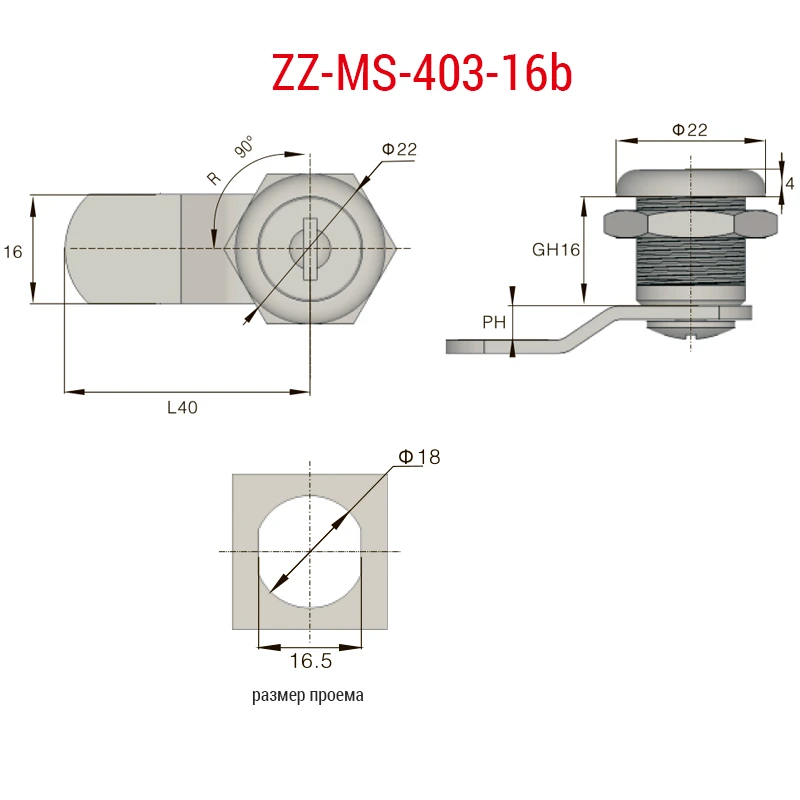

MS403-16B выделяется среди серии MS403 двумя особенностями. Первая — увеличенный кулачок 40 мм: самый длинный в серии, обеспечивает глубокий захват ответной планки. Вторая — комбинированное покрытие: корпус хромирован, пластина кулачка никелирована. Это даёт визуальный контраст и дополнительную коррозионную стойкость рабочего элемента. Фланец Ø22 мм, толщина 4 мм. Монтажное отверстие профильное: Ø18 мм в квадратном проёме 16.5 мм. Глубина посадки 16 мм.
Ключи
Пять вариантов ключей под разные уровни секретности и типы доступа: SK07, SK07W — бородчатые двусторонние стандартные, SK20, SK25 — бородчатые двусторонние с повышенной секретностью, DK22 — бородчатый односторонний. Такой выбор позволяет подобрать нужный уровень защиты под конкретный объект. Поворот вправо 90°.
Область применения
Длинный кулачок 40 мм делает MS403-16B предпочтительным там, где между дверью и ответной планкой есть зазор или уплотнитель: холодильные шкафы, корпуса с резиновым профилем по периметру, промышленные ящики с усиленным запором. Широкий выбор ключей упрощает интеграцию в системы единого ключа.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Никель, Хром |
| Применение | Мебель и торговое оборудование, Промышленное оборудование, Холодильное оборудование |
| Серия | MS-403 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 16 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 18 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 40 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4 |
| Система ключейКак организована совместимость ключей между несколькими замками | DK22, SK07, SK07W, SK20, SK25 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый двусторонний (SK), Ключ бородчатый односторонний (DK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
