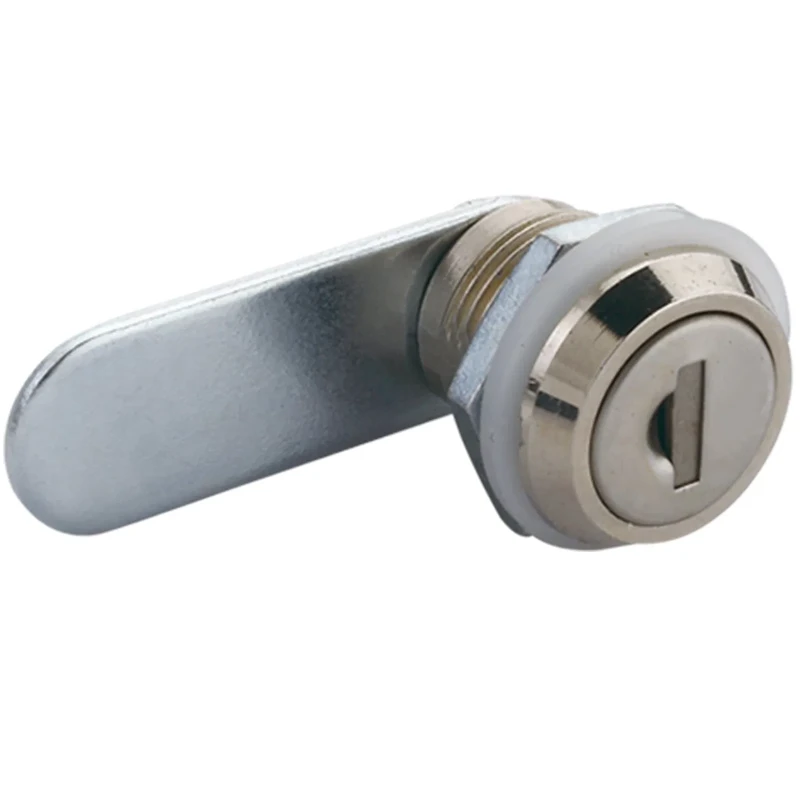

Замок поворотный MS405-16, глубина 16 мм
Поворотный замок серии MS405 с ключом с волновым пазом SC01. Фланец Ø22 мм, глубина посадки 16 мм, кулачок прямой 36 мм. Монтажное отверстие Ø19 мм в проёме 16.5 мм. Поворот по часовой стрелке 90°. Четыре варианта ключей: SK11, DK20, DK24, SC01. Доступна версия MS405-16B с округлым фланцем.
1 000 руб.
Конструкция и особенности

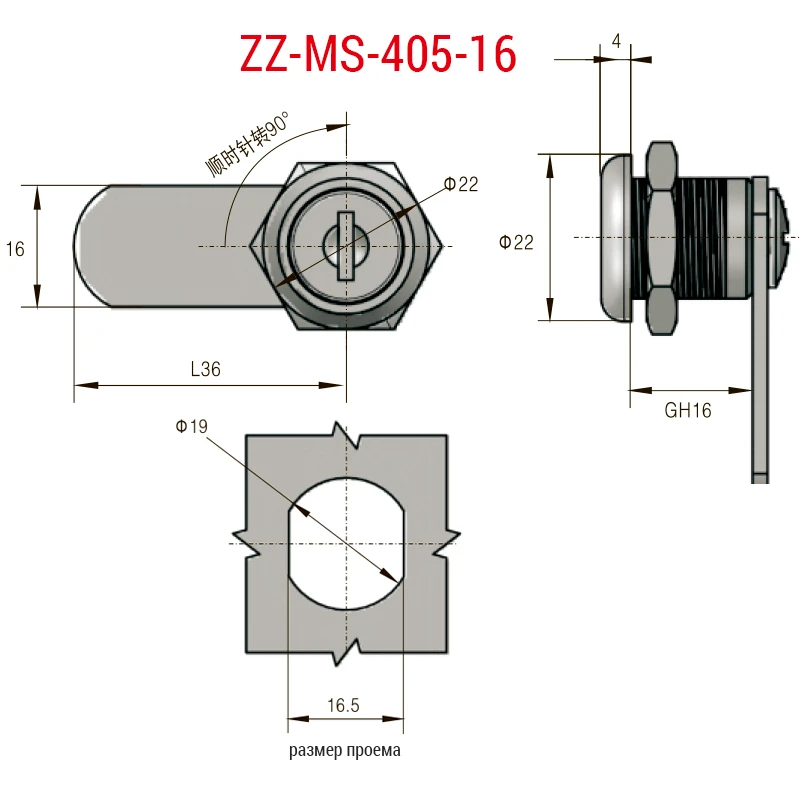

Серия MS405 использует нестандартное монтажное отверстие с фигурными вырезами по периметру — это предотвращает проворачивание корпуса замка в панели без дополнительного крепежа. Фланец Ø22 мм, толщина 4 мм. Монтажное отверстие профильное с зубчатыми вырезами: Ø19 мм в проёме 16.5 мм. Глубина посадки 16 мм, кулачок прямой 36 мм. Поворот по часовой стрелке 90°. Доступна версия MS405-16B с округлым фланцем — для изделий, где важен мягкий силуэт без острых углов.
Ключи
Четыре варианта: SK11 — бородчатый двусторонний стандартный, DK20 и DK24 — бородчатые односторонние с разной секретностью, SC01 — ключ с волновым пазом (snake groove). SC01 обеспечивает повышенную защиту: волновой профиль канавки сложнее скопировать, чем стандартный бородчатый.
Область применения
Фигурное монтажное отверстие делает MS405-16 особенно надёжным в изделиях, где вибрация или случайные удары могут провернуть обычный замок: торговые автоматы, транспортные ящики, уличные терминалы. Широкий выбор ключей позволяет выстраивать систему разграничения доступа на одном объекте.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Никель |
| Применение | Мебель и торговое оборудование, Промышленное оборудование, Транспортные кейсы и ящики |
| Серия | MS-405 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 16 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 19 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 36 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4 |
| Система ключейКак организована совместимость ключей между несколькими замками | DK20, DK24, SC01, SK11 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый двусторонний (SK), Ключ бородчатый односторонний (DK), Ключ с волновым пазом (SC) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
