Замок поворотный MS405-16B1, глубина 16 мм

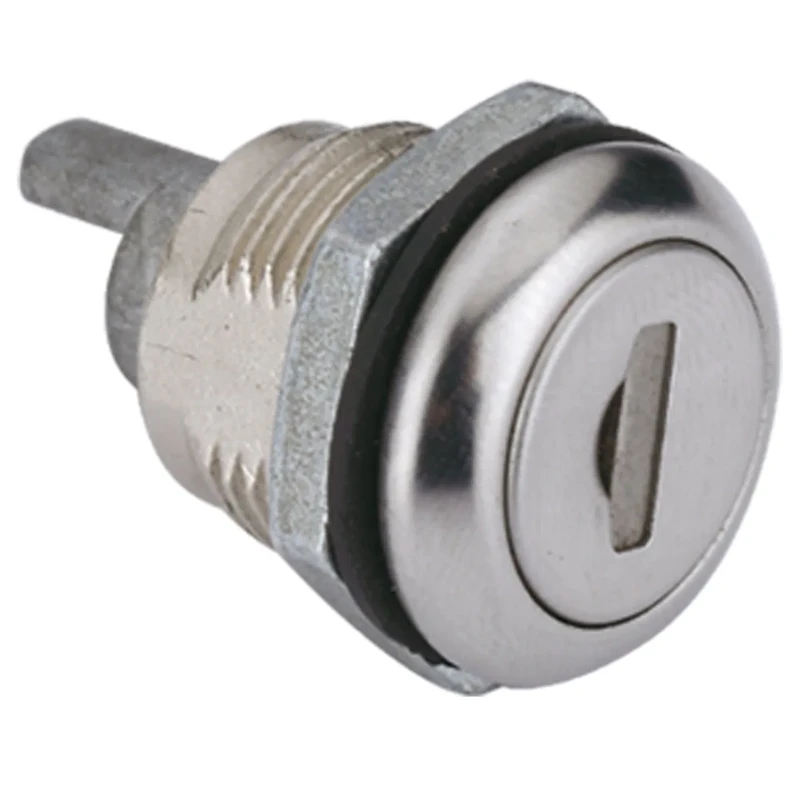

Поворотный замок с поворотным ригелем вместо кулачка. Ригель цилиндрический, при повороте ключа вращается вокруг своей оси и блокирует ответную часть. Фланец Ø22 мм, глубина посадки 16 мм, длина ригеля 8 мм, монтажная глубина 28 мм. Монтажное отверстие Ø19 мм в проёме 16.5 мм. Ключи: SK11, DK20, DK24, SC01.
1 000 руб.
Конструкция и принцип работы ригеля

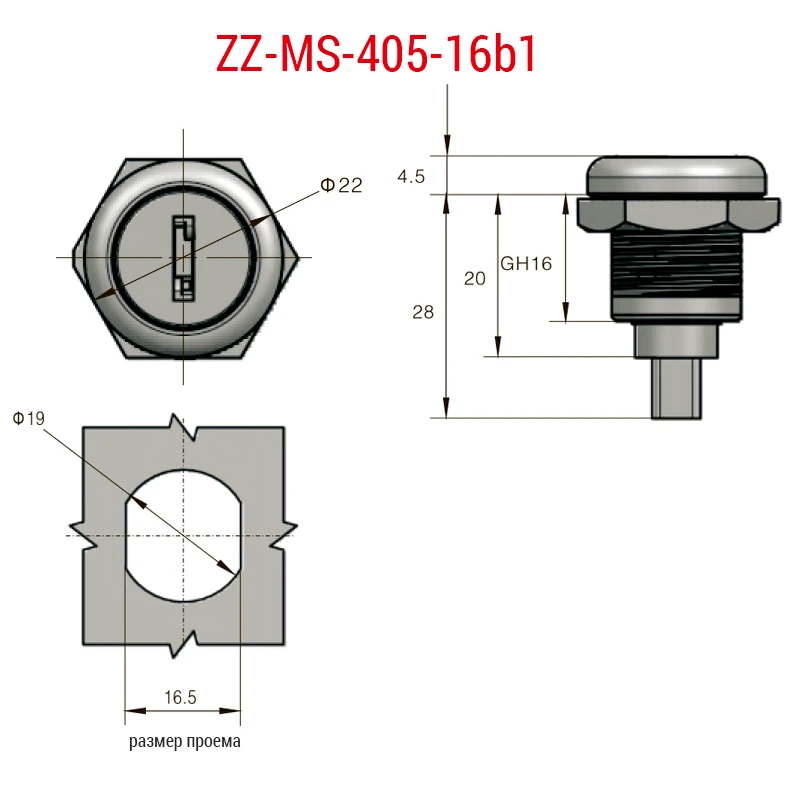

MS405-16B1 принципиально отличается от остальных моделей серии MS405: вместо плоского кулачка здесь поворотный ригель. Цилиндрический штырь выступает перпендикулярно плоскости фланца и при повороте ключа вращается вокруг своей оси — его поперечное сечение некруглое, поэтому в одном положении он свободно проходит через отверстие ответной части, в другом — блокирует её. Фланец Ø22 мм, толщина 4.5 мм. Длина ригеля 8 мм, монтажная глубина корпуса за панелью 28 мм (из которых 16 мм — резьбовая часть GH). Монтажное отверстие профильное с зубчатыми вырезами: Ø19 мм в проёме 16.5 мм.
Ключи и привод
Четыре варианта ключей: SK11 — бородчатый двусторонний, DK20 и DK24 — бородчатые односторонние, SC01 — ключ с волновым пазом. Поворот по часовой стрелке 90°. Ключ SC01 с волновым профилем канавки обеспечивает наибольшую защиту от несанкционированного копирования.
Область применения
Поворотный ригель предпочтителен там, где ответная часть — не плоская планка, а втулка или отверстие: торговые автоматы, монетоприёмники, счётчики. Ригель входит в отверстие точнее кулачка и меньше подвержен случайному выходу из зацепления при ударных нагрузках.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Никель |
| Применение | Мебель и торговое оборудование, Промышленное оборудование, Транспортные кейсы и ящики |
| Серия | MS-405 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 16 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 19 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 8 |
| Длина корпуса за панелью, мм(Монтажная глубина). Это расстояние от задней плоскости панели до конца корпуса | 28 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | DK20, DK24, SC01, SK11 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Поворотный ригель |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый двусторонний (SK), Ключ бородчатый односторонний (DK), Ключ с волновым пазом (SC) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
