Замок поворотный MS406-16, глубина 16 мм

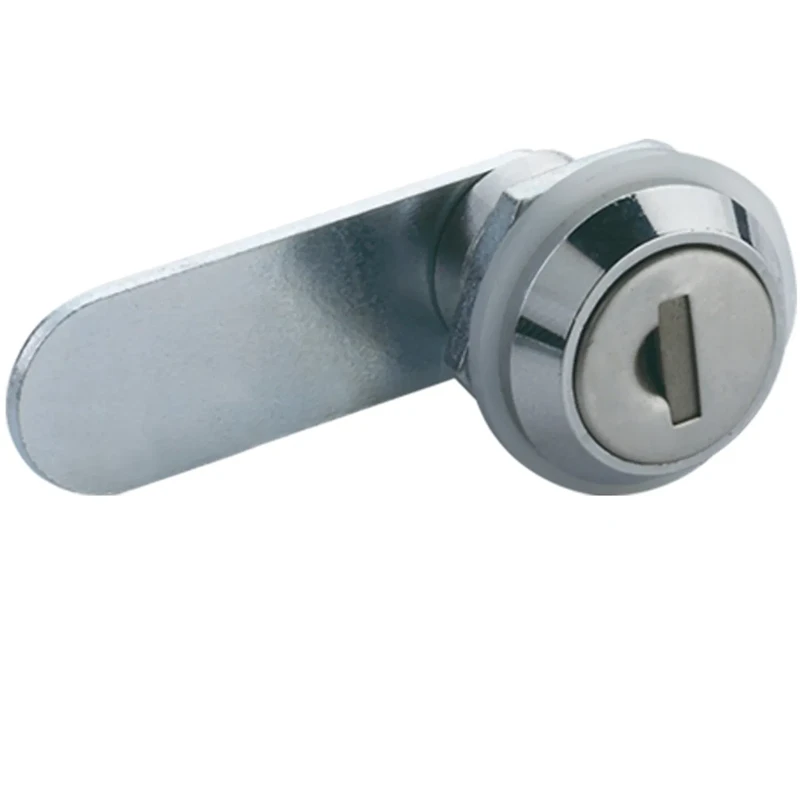

Поворотный замок серии MS406 с пластиковой прокладкой между фланцем и гайкой. Фланец Ø22 мм, глубина посадки 16 мм, кулачок прямой 24 мм. Монтажное отверстие Ø18 мм в проёме 16.5 мм. Хромированное исполнение. Ключи: DK03, DK24, SC01, SK11. Версия MS406-16B — с округлым фланцем.
1 000 руб.
Конструкция и особенности

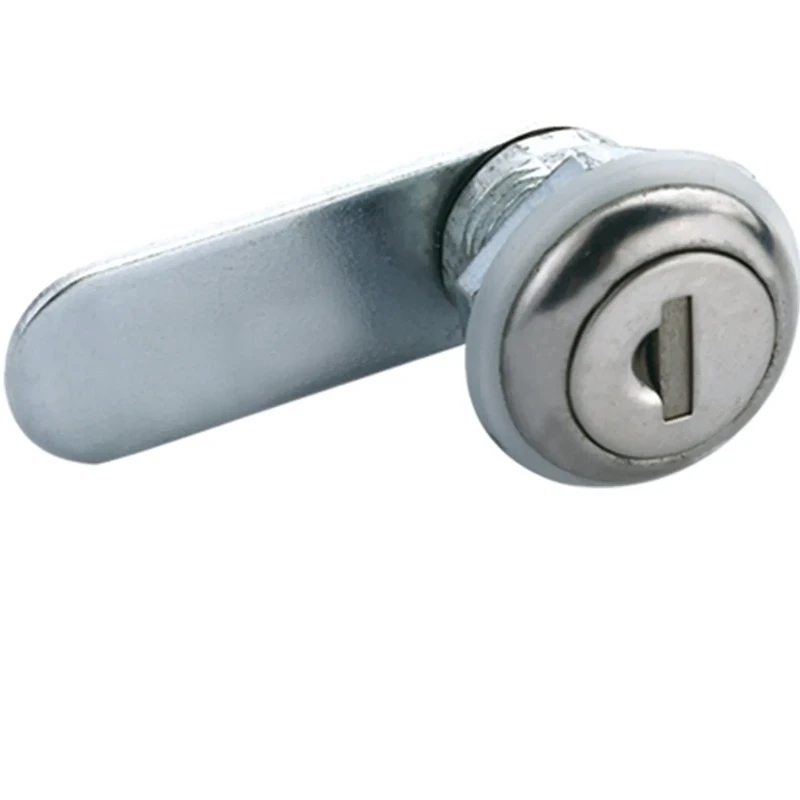

Отличительная черта серии MS406 — пластиковая прокладка между фланцем и монтажной гайкой. Она выполняет сразу две функции: защищает лакокрасочное покрытие панели от царапин при затяжке гайки и компенсирует небольшие неровности поверхности, обеспечивая плотное прилегание. Фланец Ø22 мм, толщина 5 мм. Монтажное отверстие профильное: Ø18 мм в проёме 16.5 мм. Глубина посадки 16 мм, кулачок прямой 24 мм. Доступна версия MS406-16B с округлым фланцем — для современного дизайна лицевых панелей без острых углов. Обе версии только в хромированном исполнении.
Ключи и привод
Четыре варианта ключей: DK03 и DK24 — бородчатые односторонние, SC01 — ключ с волновым пазом, SK11 — бородчатый двусторонний. Поворот по часовой стрелке 90°. Ключ SC01 с волновым профилем — наиболее защищённый вариант в линейке.
Область применения
Пластиковая прокладка особенно ценна при монтаже в окрашенные, анодированные или порошково-покрытые панели: гайка не оставляет следов. Замок востребован в торговом оборудовании, офисной мебели, медицинских тумбах — там, где внешний вид панели важен не меньше надёжности запора.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Мебель и торговое оборудование, Медицинское оборудование, Распределительные шкафы и щиты |
| Серия | MS-406 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 16 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 18 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 24 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 5 |
| Система ключейКак организована совместимость ключей между несколькими замками | DK03, DK24, SC01, SK11 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый двусторонний (SK), Ключ бородчатый односторонний (DK), Ключ с волновым пазом (SC) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
