Замок кулачковый MS405-20, глубина 20 мм

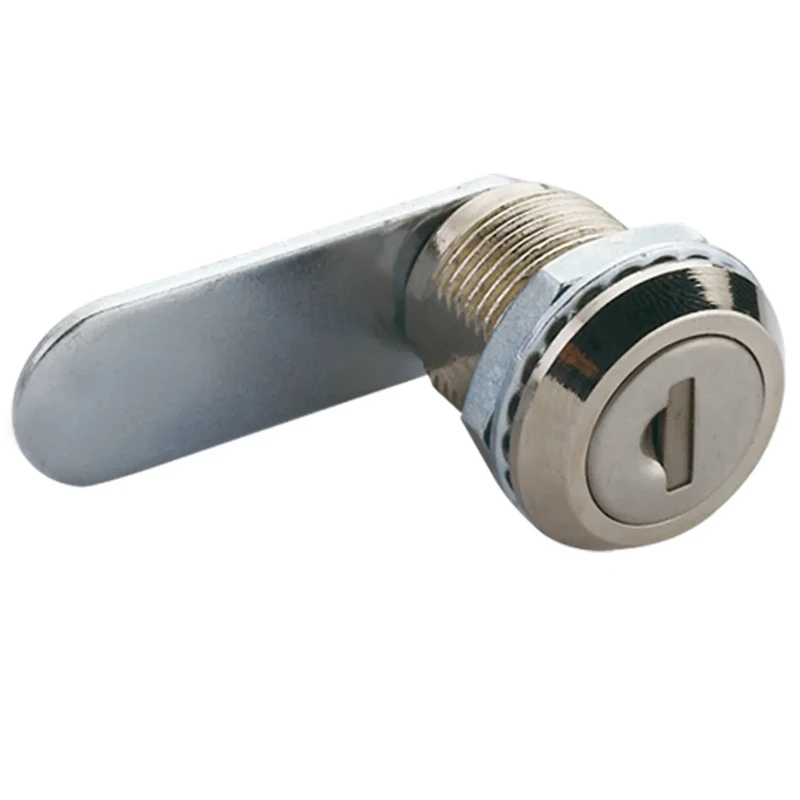

Поворотный замок серии MS405 с глубиной посадки 20 мм. Три версии исполнения: MS405-20 — прямой фланец, корпус и фланец никелированы
MS405-20B — округлый фланец, фланец никелированный, корпус цинк

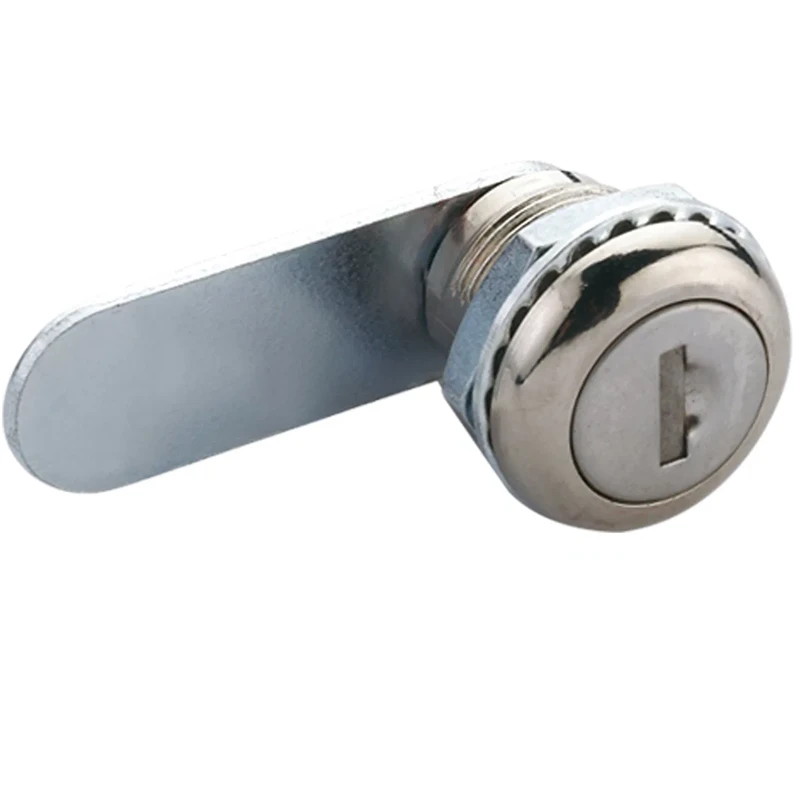

MS405-20Y — округлый фланец, фланец и корпус никелированы. Кулачок прямой 36 мм, ключи SK11, DK20, DK24, SC01.
1 000 руб.
Конструкция и варианты исполнения

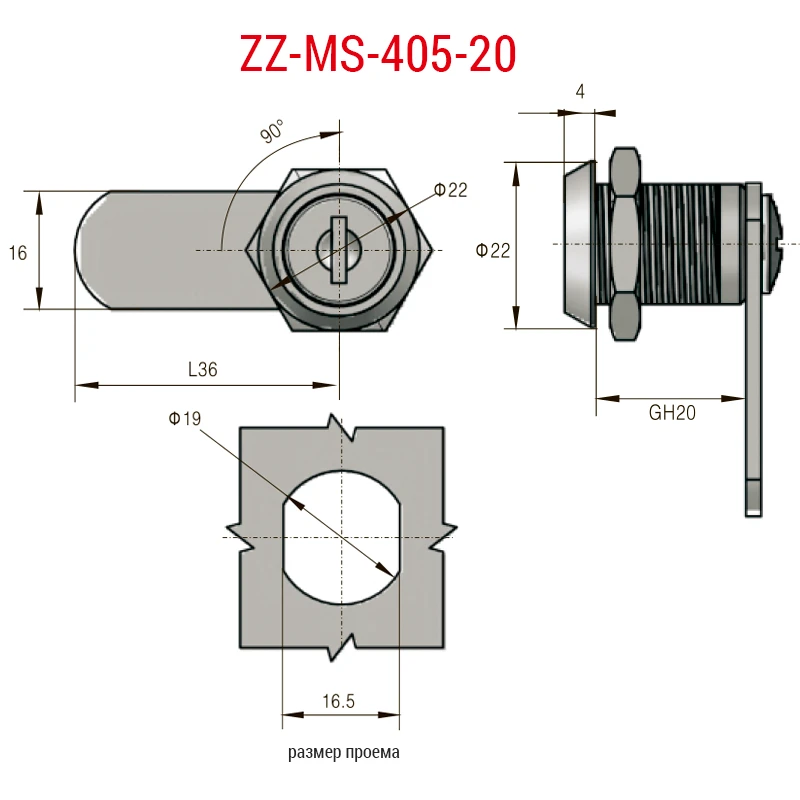

MS405-20 выпускается в трёх версиях под разные требования к дизайну и покрытию. MS405-20 — базовая: прямой фланец с острыми углами, корпус и фланец полностью никелированы, единый матовый тон. MS405-20B — округлый фланец без острых углов, фланец никелированный, корпус в стандартном цинковом исполнении — баланс эстетики и стоимости. MS405-20Y — премиальная: округлый фланец и полностью никелированный корпус, максимальная коррозионная стойкость. Фланец Ø22 мм, толщина 4 мм. Монтажное отверстие с зубчатыми вырезами: Ø19 мм в проёме 16.5 мм. Глубина посадки 20 мм, кулачок прямой 36 мм.
Ключи
Четыре варианта: SK11 — бородчатый двусторонний, DK20 и DK24 — бородчатые односторонние разной секретности, SC01 — ключ с волновым пазом. Поворот по часовой стрелке 90°. Зубчатый профиль монтажного отверстия фиксирует корпус от проворачивания без дополнительного крепежа.
Область применения
Глубина 20 мм охватывает более широкий диапазон толщин панелей по сравнению с MS405-16. Три варианта покрытия позволяют подобрать исполнение под среду эксплуатации: стандартное — для закрытых помещений, никелированное — для влажных сред и частого контакта с руками.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Никель |
| Применение | Мебель и торговое оборудование, Промышленное оборудование, Транспортные кейсы и ящики |
| Серия | MS-405 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 20 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 19 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 36 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4 |
| Система ключейКак организована совместимость ключей между несколькими замками | DK20, DK24, SC01, SK11 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый двусторонний (SK), Ключ бородчатый односторонний (DK), Ключ с волновым пазом (SC) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
