Замок кулачковый MS407, глубина 18 мм

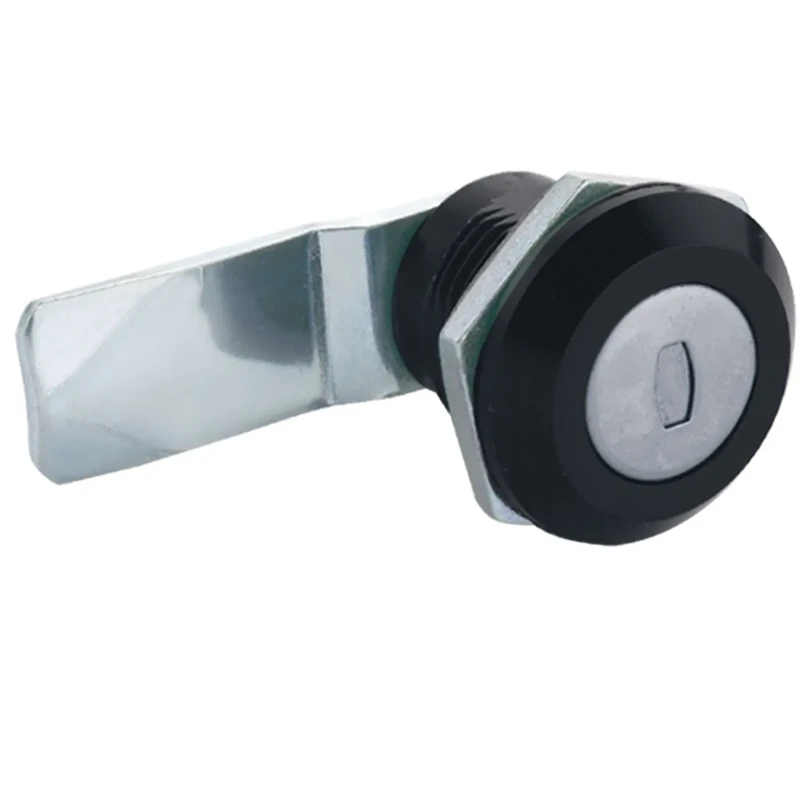

Кулачковый замок с двухтонным корпусом: хромированный фланец Ø28 мм и чёрный катафорезный корпус. Ключ бородчатый двусторонний SK01, глубина посадки 18 мм, кулачок прямой 45 мм. Монтажное отверстие Ø22 мм в квадратном проёме 19.5 мм. Поворот вправо 90°.
1 000 руб.
Конструкция и покрытие

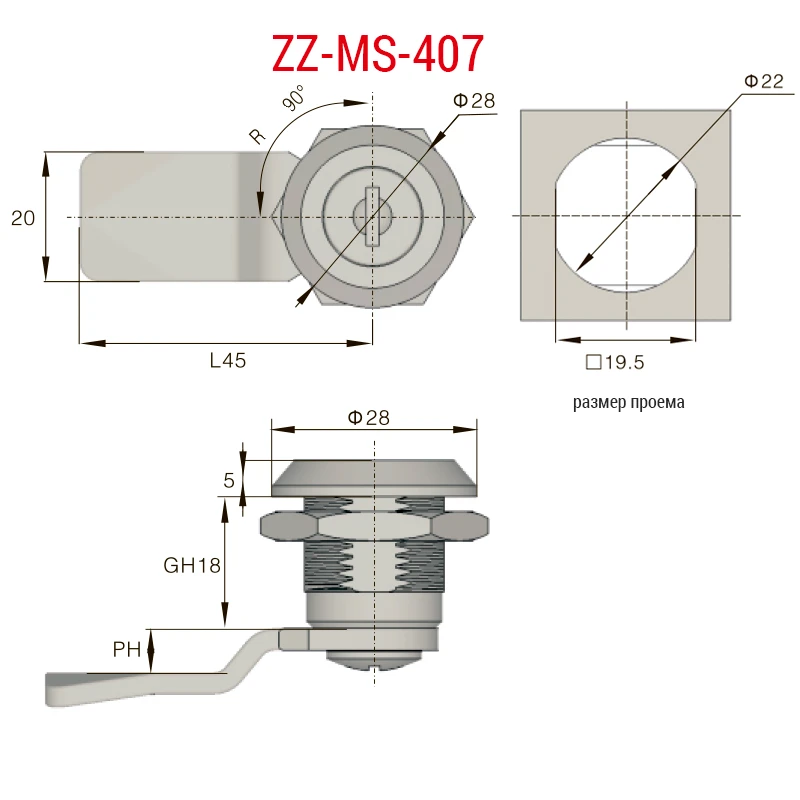

MS407 выделяется двухтонным исполнением: хромированный фланец Ø28 мм контрастирует с чёрным корпусом, обработанным методом электрофоретической окраски (катафорез). Катафорезное покрытие — не краска, а электрохимически осаждённый слой: проникает в мельчайшие поры металла, не скалывается и обеспечивает высокую коррозионную стойкость. Фланец Ø28 мм, толщина 5 мм. Монтажное отверстие профильное: Ø22 мм в квадратном проёме 19.5 мм. Глубина посадки 18 мм. Пружинная пластина PH под кулачком фиксирует кулачок в исходном положении.
Ключ и кулачок
Ключ бородчатый двусторонний SK01. Кулачок прямой, длина 45 мм — один из наиболее длинных в серии, обеспечивает надёжный захват при значительном зазоре между дверью и ответной планкой. Поворот вправо 90°.
Область применения
Двухтонный корпус делает MS407 заметным на лицевой панели — замок выполняет не только функцию запирания, но и элемента дизайна. Востребован в торговых автоматах, серверных стойках, уличных терминалах, где чёрный корпус вписывается в тёмный дизайн изделия.
| Цвет | Серебристый, Черный |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Катафорез, Хром |
| Применение | Мебель и торговое оборудование, Промышленное оборудование, Серверные стойки и телеком-шкафы |
| Серия | MS-407 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 28 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 18 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 19.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 45 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 5 |
| Система ключейКак организована совместимость ключей между несколькими замками | SK01 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый двусторонний (SK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
