Замок кулачковый MS407-20, глубина 20 мм

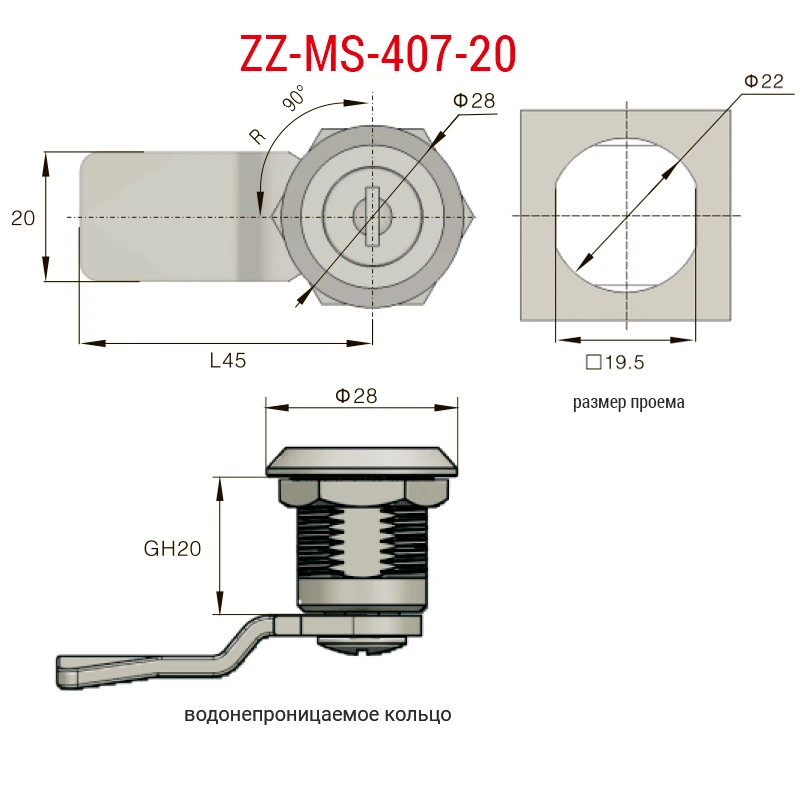

Кулачковый замок MS407 с увеличенной глубиной посадки 20 мм и уплотнительным кольцом в комплекте. Двухтонный корпус: хром + катафорез чёрный. Фланец Ø28 мм, кулачок прямой 45 мм. Монтажное отверстие Ø22 мм в проёме 19.5 мм. Ключ SK01, поворот вправо 90°.
1 000 руб.
Конструкция и уплотнение
MS407-20 — версия замка MS407 с двумя отличиями: глубина посадки увеличена до 20 мм и в комплект добавлено уплотнительное кольцо (waterproof ring). Кольцо устанавливается между фланцем и панелью — предотвращает проникновение влаги, пыли и моющих средств через монтажное отверстие. Двухтонное покрытие сохраняется: хромированный фланец Ø28 мм и чёрный катафорезный корпус. Монтажное отверстие профильное: Ø22 мм в квадратном проёме 19.5 мм. Пружинная пластина PH фиксирует кулачок. Кулачок прямой 45 мм.
Ключ и привод
Ключ бородчатый двусторонний SK01. Поворот вправо 90°. Уплотнительное кольцо не влияет на работу механизма — замок открывается и закрывается с той же лёгкостью, что и базовая версия MS407.
Область применения
Уплотнительное кольцо делает MS407-20 предпочтительным для наружного применения и влажных сред: уличные торговые автоматы, банкоматы, паркоматы, оборудование автомоек. Там, где базовая версия без уплотнения недостаточна — MS407-20 закрывает задачу.
| Цвет | Серебристый, Черный |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Катафорез, Хром |
| Применение | Промышленное оборудование, Серверные стойки и телеком-шкафы, Транспортные средства (авто, ж/д, спецтехника) |
| Серия | MS-407 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 28 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 20 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 19.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 45 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 5 |
| Система ключейКак организована совместимость ключей между несколькими замками | SK01 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый двусторонний (SK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
