Замок кулачковый MS413, глубина 17.5 мм

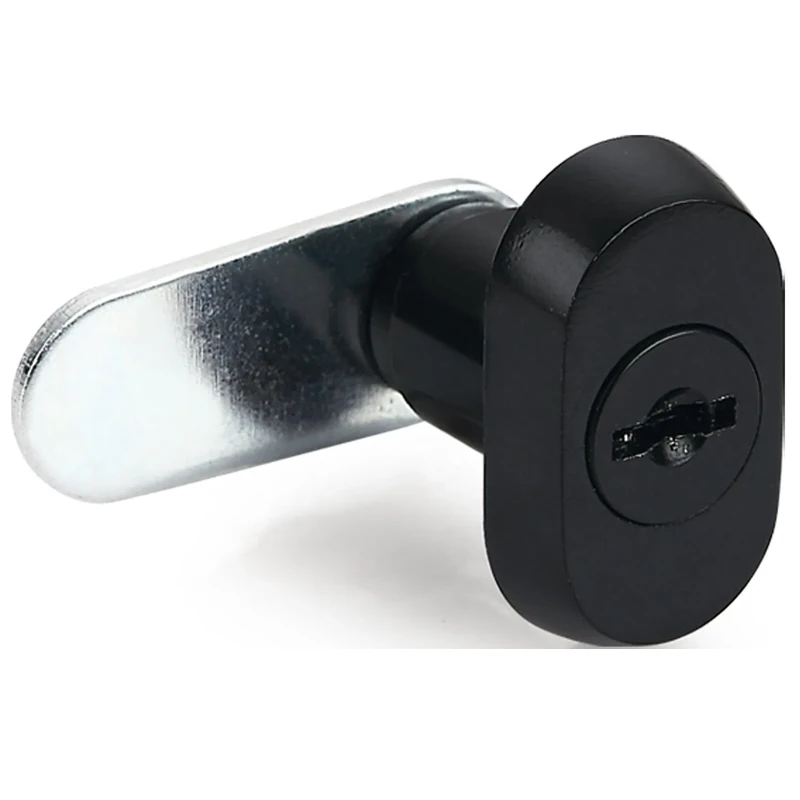

Кулачковый замок в чёрном катафорезном корпусе с овальным фланцем накладного монтажа. Фланец 32.5×18.5 мм крепится двумя шурупами через отверстия 2×Ø4.5 мм. Ключ бородчатый односторонний DK26, кулачок прямой 42 мм, поворот вправо 90°. Для запирания ящиков, дверей шкафов, торгового оборудования.
1 000 руб.
Конструкция и покрытие

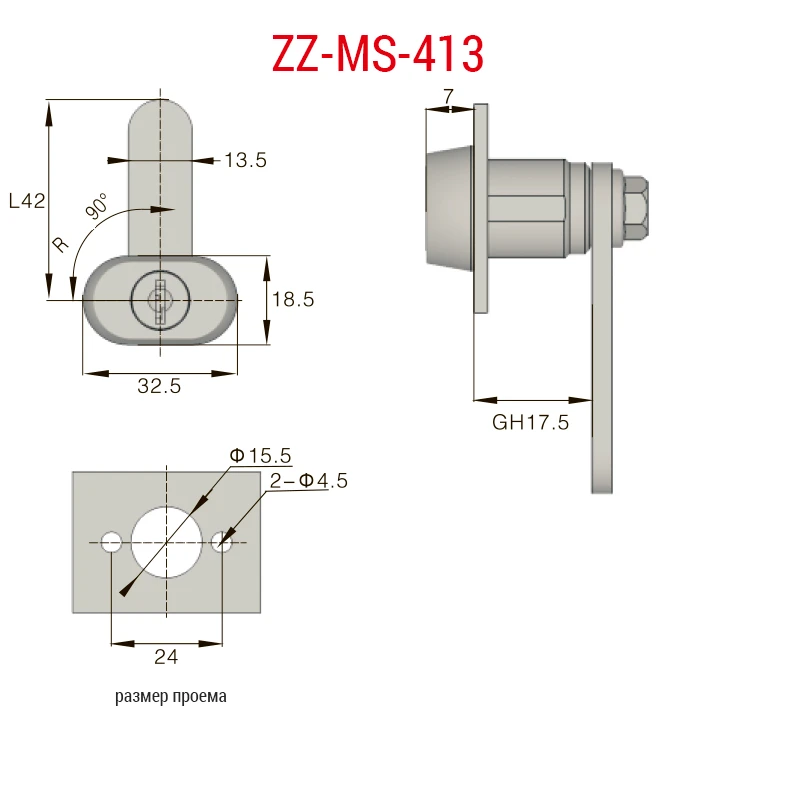

MS413 полностью выполнен в чёрном — корпус и фланец покрыты методом электрофоретической окраски (катафорез). Катафорезный слой электрохимически осаждается в поры металла и не скалывается при механических воздействиях — в отличие от обычной краски. Фланец овальный 32.5×18.5 мм, монтаж накладной: два шурупа через отверстия Ø4.5 мм без необходимости сквозного отверстия в панели. Нужно лишь просверлить отверстие Ø15.5 мм для цилиндра и два отверстия под шурупы. Глубина посадки 17.5 мм, кулачок прямой 42 мм.
Ключ и привод
Ключ бородчатый односторонний DK26 — зубцы с одной стороны, компактный профиль. Поворот вправо 90°. Чёрный корпус скрывает загрязнения и царапины лучше хромированного — практичное решение для активно используемого оборудования.
Область применения
Накладной монтаж и чёрное исполнение делают MS413 популярным в торговом оборудовании, кассовых стойках, стеллажах и офисной мебели тёмных тонов. Там, где хром выбивается из дизайна — MS413 органично вписывается в интерьер.
| Цвет | Черный |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Катафорез |
| Применение | Мебель и торговое оборудование, Медицинское оборудование, Транспортные кейсы и ящики |
| Серия | MS-413 |
| Есть таблица | |
| Ширина фланца, ммВысота передней панели замка (мм) — для прямоугольных форм | 18.5 |
| Длина фланца, ммНасколько корпус выступает за панель (мм) | 32.5 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Прямоугольная |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Круглое |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 17.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 15.5 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 42 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Система ключейКак организована совместимость ключей между несколькими замками | DK26 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый односторонний (DK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
