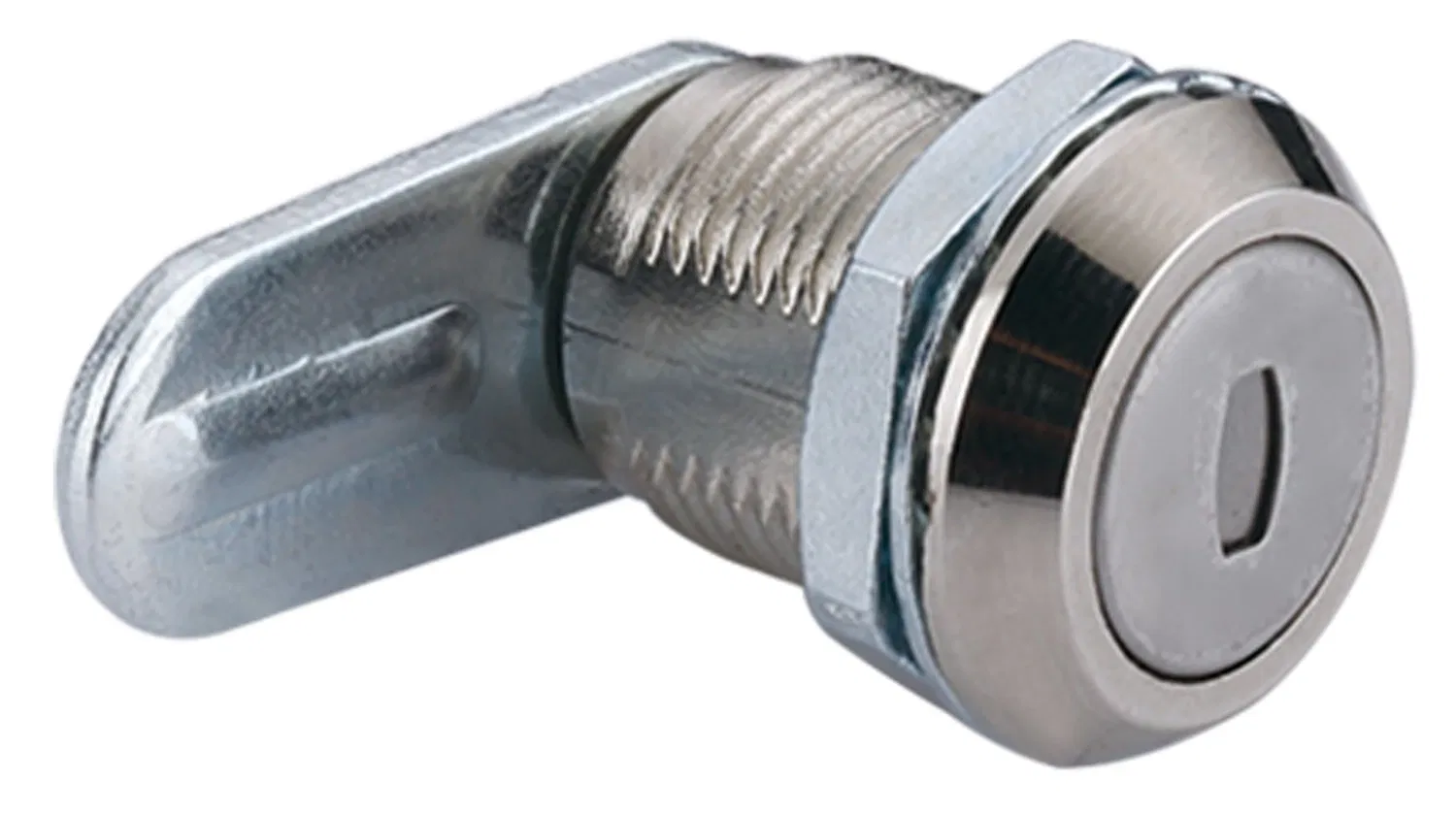

Замок кулачковый MS407-M19, глубина 20 мм
Кулачковый замок серии MS407 с монтажным отверстием Ø19 мм в трёх исполнениях. MS407-M19 — прямой фланец хром, фланец никель. MS407-M19B — округлый фланец хром, фланец никель. MS407-M19S — прямой фланец, корпус и фланец никель. Глубина посадки 20 мм, кулачок 32 мм, ключ SK01.
1 000 руб.
Конструкция и три варианта исполнения

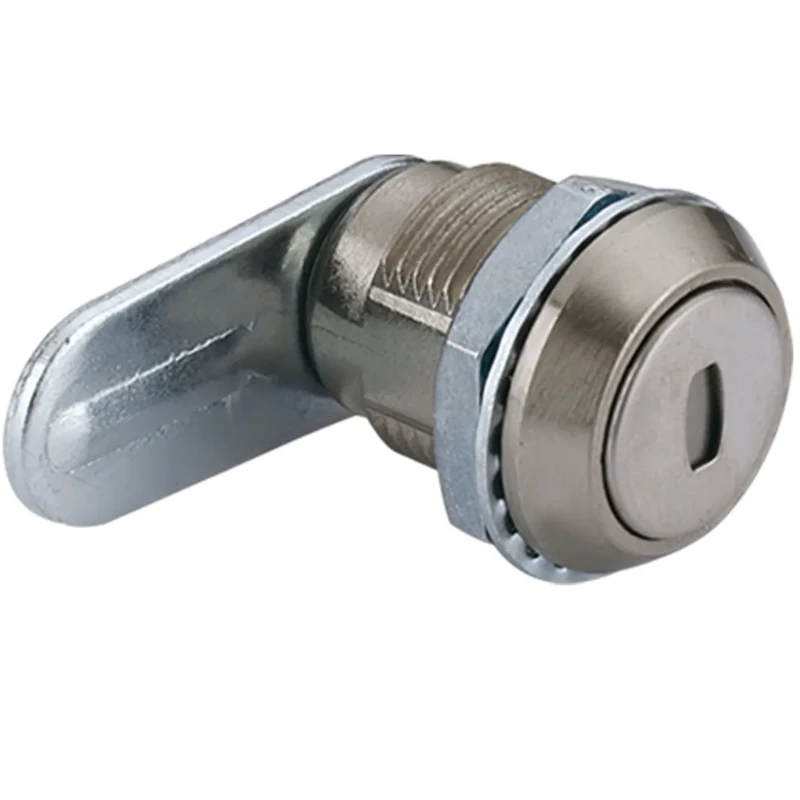

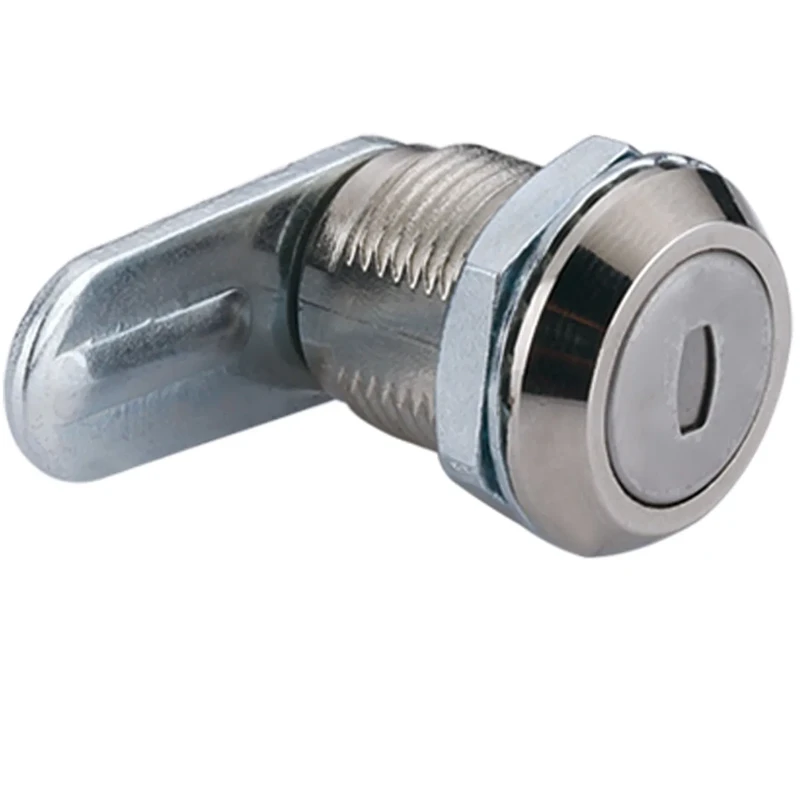

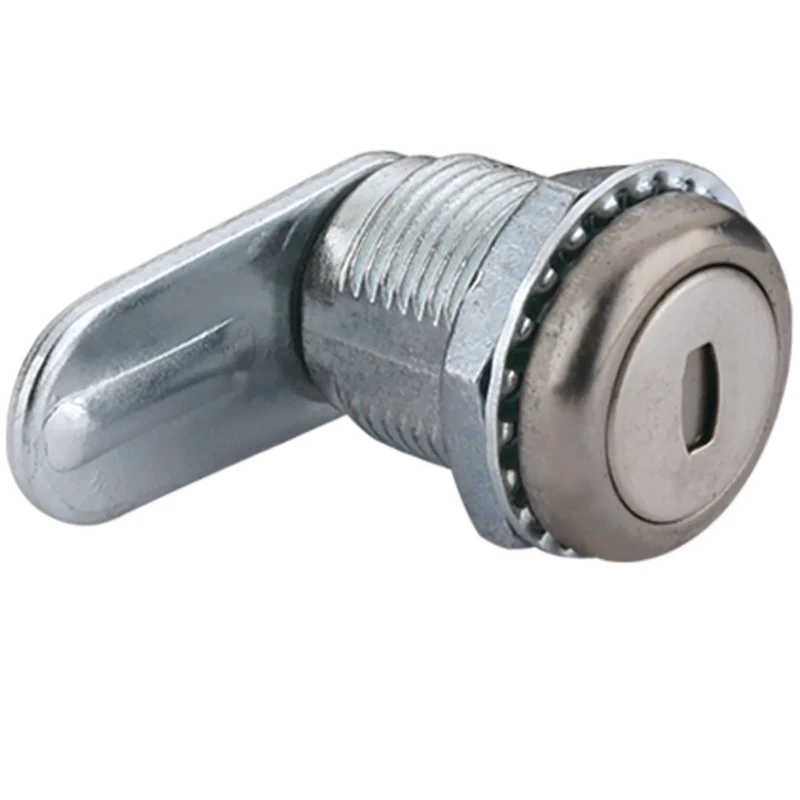

MS407-M19 отличается от M18 увеличенным монтажным отверстием Ø19 мм вместо Ø18 мм — для оборудования, где стандартом является именно этот диаметр. Три версии покрытия и формы фланца. MS407-M19 — прямой фланец с острыми углами: корпус хромированный, фланец никелированный — двухтонное сочетание матового фланца и блестящего корпуса. MS407-M19B — округлый фланец: то же покрытие хром+никель, мягкий силуэт без острых углов. MS407-M19S — полностью никелированное исполнение с прямым фланцем: единый матовый тон, максимальная коррозионная стойкость. Фланец Ø22 мм, толщина 4.5 мм. Монтажное отверстие профильное: Ø19 мм в квадратном проёме 16.5 мм. Глубина посадки 20 мм. Пружинная пластина PH.
Ключ и привод
Ключ бородчатый двусторонний SK01 — единый для всех трёх версий. Кулачок прямой, длина 32 мм. Поворот вправо 90°.
Область применения
Версия M19S в полном никеле предпочтительна для влажных и агрессивных сред: пищевое производство, медицинские учреждения, морское оборудование. M19 и M19B с хромированным корпусом и никелевым фланцем востребованы в торговом и офисном оборудовании, где двухтонное покрытие выглядит современно.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Никель, Хром |
| Применение | Мебель и торговое оборудование, Медицинское оборудование, Промышленное оборудование |
| Серия | MS-407 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 20 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 19 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 32 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | SK01 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый двусторонний (SK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
