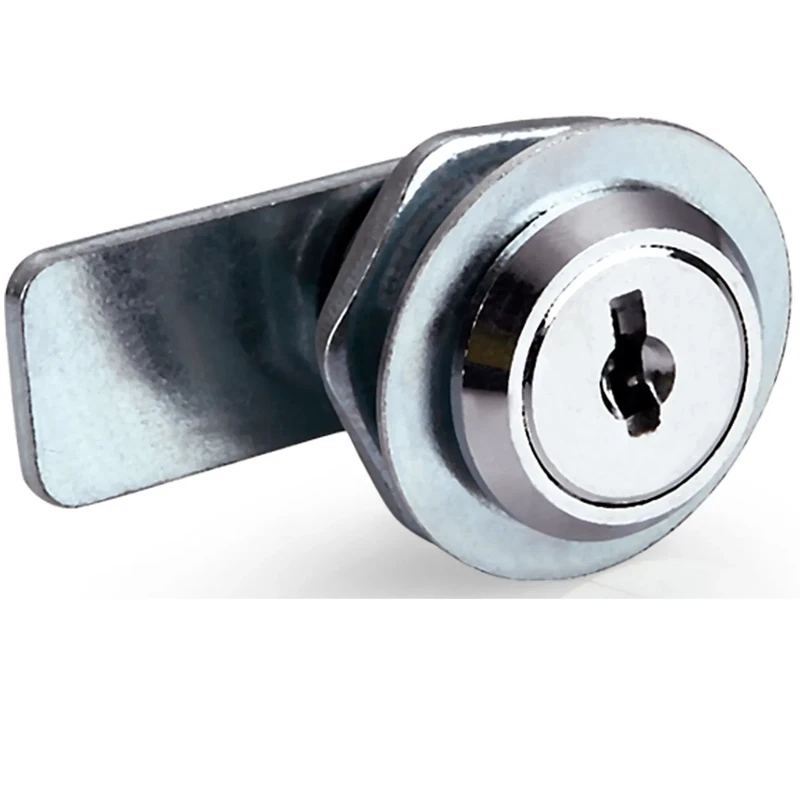

Замок кулачковый MS422, глубина 20 мм
Кулачковый замок с фланцем Ø22 мм и ключом бородчатым односторонним DK11. Глубина посадки 20 мм, кулачок прямой 28.5 мм. Монтажное отверстие Ø20 мм в проёме 17.5 мм. Поворот вправо 90°. Компактный замок для панелей средней толщины.
1 000 руб.
Конструкция и монтаж

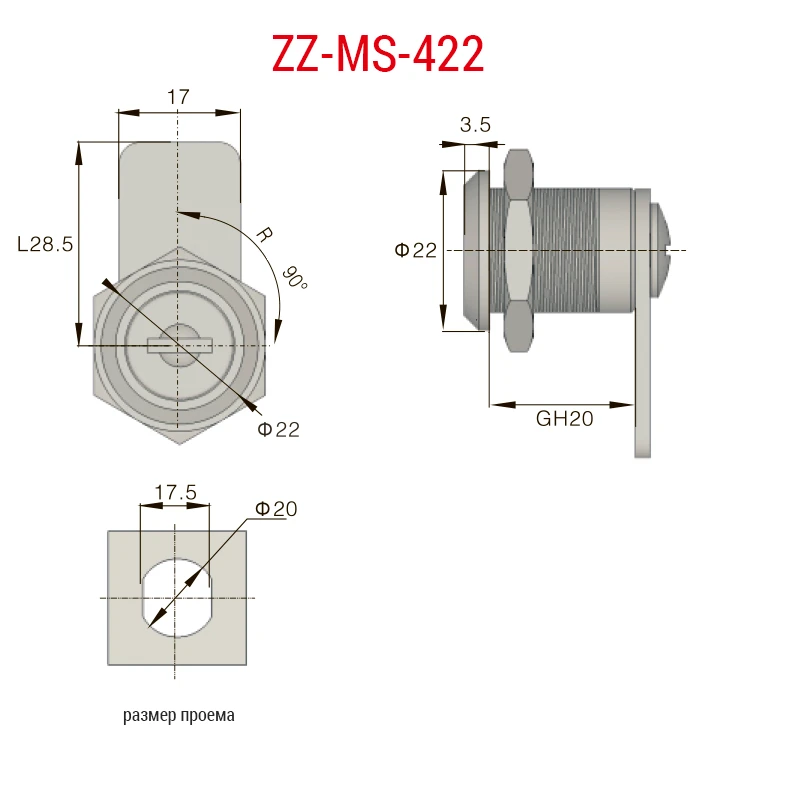

MS422 — замок с нестандартным сочетанием параметров: фланец Ø22 мм при монтажном отверстии Ø20 мм. Разница всего 2 мм — фланец едва перекрывает отверстие, что создаёт минималистичный вид на лицевой панели. Толщина фланца 3.5 мм. Монтажное отверстие профильное: Ø20 мм в квадратном проёме 17.5 мм. Глубина посадки 20 мм, кулачок прямой 28.5 мм. Крепление стандартной гайкой.
Ключ и привод
Ключ бородчатый односторонний DK11 — зубцы с одной стороны, плоский профиль. Поворот вправо 90°. Односторонний ключ обеспечивает достаточный уровень защиты для большинства задач при более простом изготовлении дубликата по сравнению с двусторонними.
Область применения
Небольшой выступ фланца над отверстием делает MS422 подходящим для изделий, где важна аккуратность монтажа: торговые прилавки, медицинские тумбы, приборные панели. Глубина 20 мм перекрывает большинство стандартных толщин панелей.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Мебель и торговое оборудование, Медицинское оборудование, Промышленное оборудование |
| Серия | MS-422 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 20 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 17.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 20 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 28.5 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 3.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | DK11 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый односторонний (DK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
