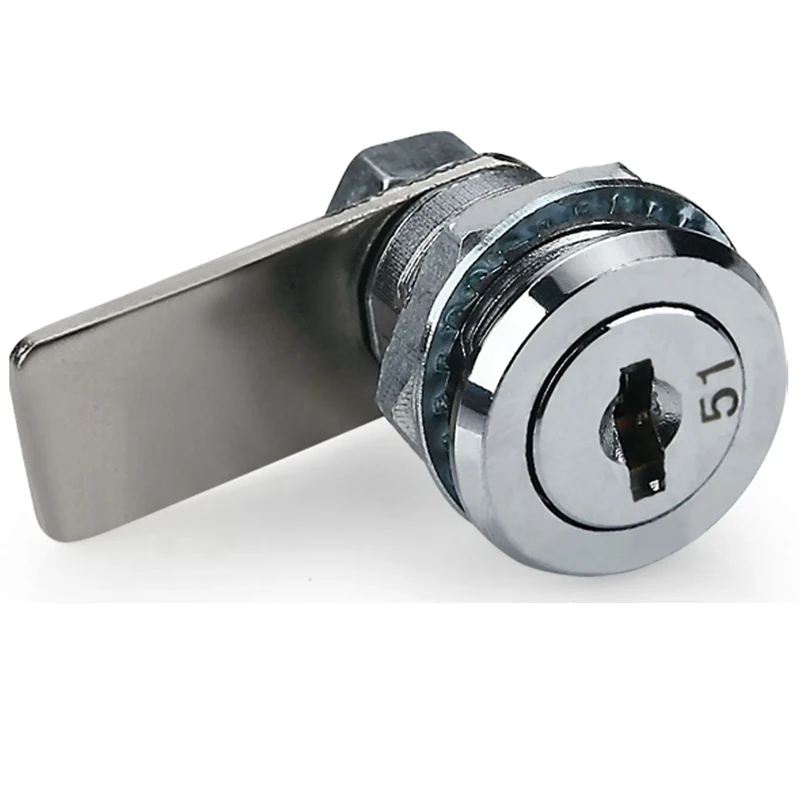

Замок кулачковый MS423, глубина 19 мм
Кулачковый замок с увеличенным фланцем Ø24 мм и ключом бородчатым односторонним DK06. Глубина посадки 19 мм, кулачок прямой 32 мм. Монтажное отверстие Ø19 мм в проёме 16.5 мм. Толщина фланца 3 мм. Поворот вправо 90°. Также известен под обозначением MS601.
1 000 руб.
Конструкция и монтаж

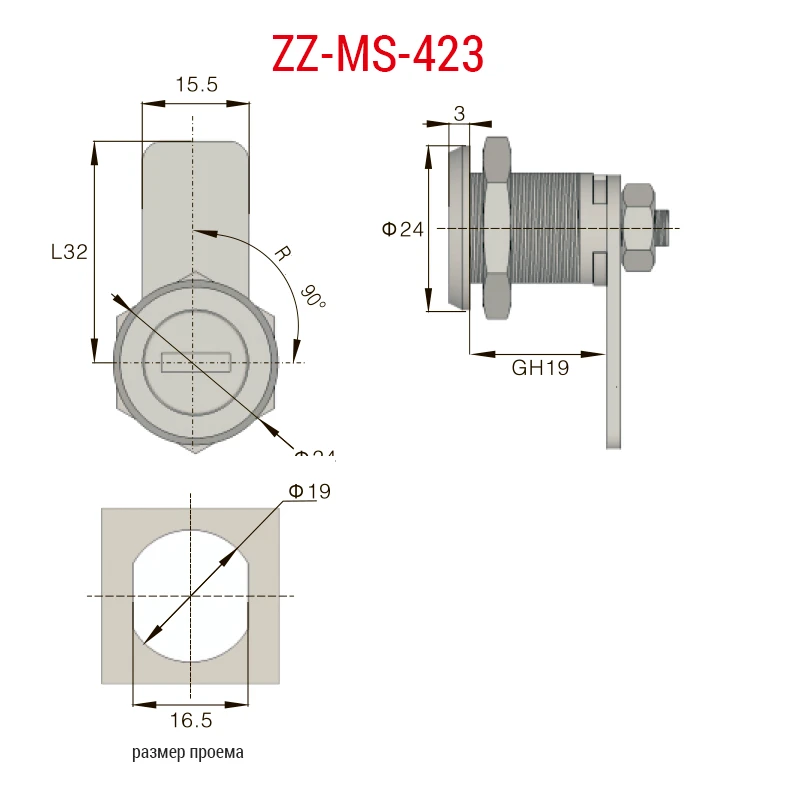

MS423 (он же MS601 — альтернативное обозначение производителя) отличается увеличенным фланцем Ø24 мм при монтажном отверстии Ø19 мм. Разница 5 мм даёт более широкую опорную поверхность и надёжное прилегание к панели. Толщина фланца 3 мм — минимальный выступ. Монтажное отверстие профильное: Ø19 мм в квадратном проёме 16.5 мм. Глубина посадки 19 мм, кулачок прямой 32 мм. Прижимное кольцо на корпусе обеспечивает дополнительную фиксацию.
Ключ и привод
Ключ бородчатый односторонний DK06. Поворот вправо 90°. Профиль DK06 отличается от DK11 и DK17 — ключи серий не взаимозаменяемы, что обеспечивает разграничение доступа при использовании нескольких замков на одном объекте.
Область применения
Увеличенный фланец и прижимное кольцо делают MS423 надёжным выбором для оборудования с частым использованием: торговые автоматы, кассовые боксы, сейфовые ящики. Двойное обозначение MS423/MS601 означает полную совместимость с изделиями, где этот замок уже установлен под старым артикулом.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Мебель и торговое оборудование, Промышленное оборудование, Транспортные кейсы и ящики |
| Серия | MS-423 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 24 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 19 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 19 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 32 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 3 |
| Система ключейКак организована совместимость ключей между несколькими замками | DK06 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый односторонний (DK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
