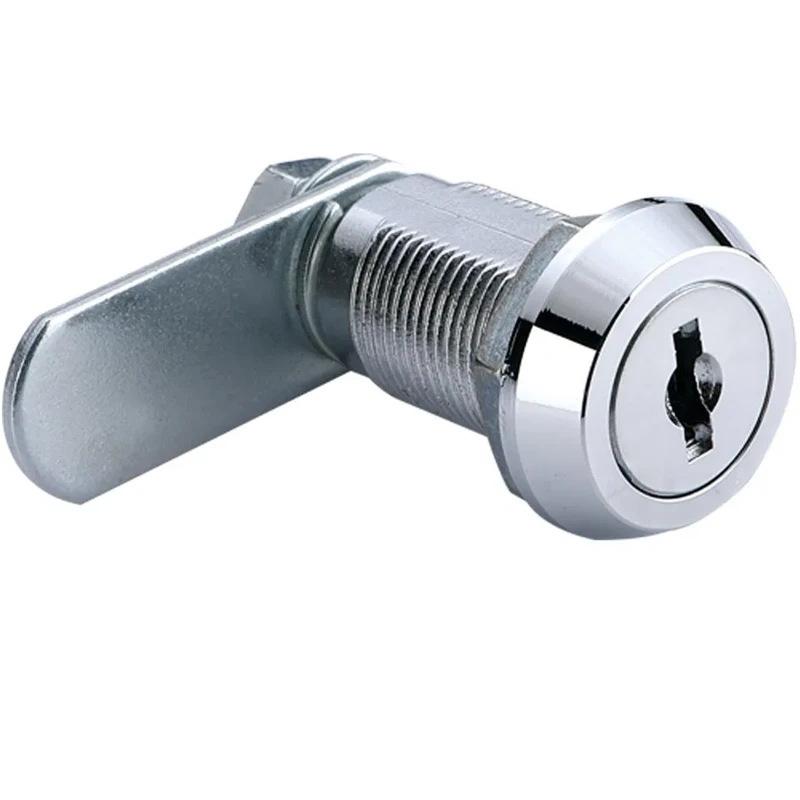

Замок кулачковый MS426, глубина 30 мм
Кулачковый замок с ключом с волновым пазом SC08 и рекордной глубиной посадки 30 мм. Фланец Ø27 мм, кулачок прямой 45 мм, монтажная глубина 25 мм. Монтажное отверстие Ø19 мм в проёме 16 мм. Поворот по часовой стрелке 90°. Для толстостенных панелей и корпусов.
1 000 руб.
Конструкция и глубина

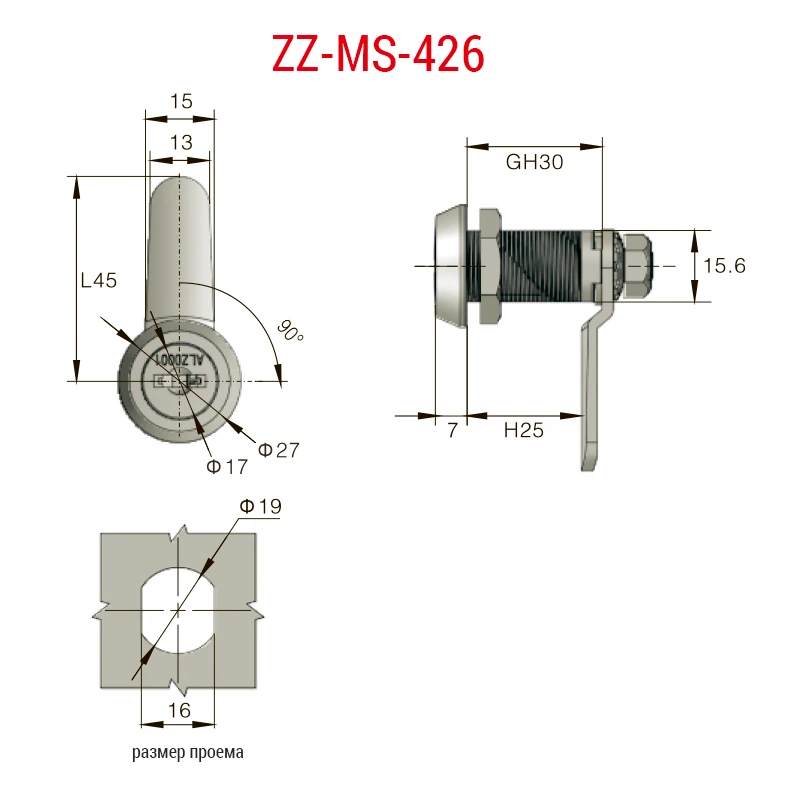

GH30 — одна из наибольших глубин посадки в линейке. MS426 рассчитан на панели и двери значительной толщины, где стандартные замки с GH16–GH20 не дают достаточной резьбы. Два диаметра на фланце: Ø17 мм — диаметр цилиндра ключевого механизма, Ø27 мм — диаметр фланца. Толщина фланца 7 мм. Монтажное отверстие профильное: Ø19 мм в квадратном проёме 16 мм. Монтажная глубина корпуса за панелью H25 мм. Кулачок прямой 45 мм.
Ключ и привод
Ключ с волновым пазом SC08 — волновой профиль канавки обеспечивает высокую защиту от несанкционированного копирования. SC08 отличается от SC01 профилем волны — ключи серий SC не взаимозаменяемы. Поворот по часовой стрелке 90°.
Область применения
Глубина GH30 открывает применение в нестандартных конструкциях: двойные стенки корпусов, сэндвич-панели, литые двери промышленных шкафов. Ключ SC08 с волновым пазом добавляет уровень защиты — актуально для объектов с ценным содержимым и высокими требованиями к безопасности.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Транспортные средства (авто, ж/д, спецтехника) |
| Серия | MS-426 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 27 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 30 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 19 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 45 |
| Длина корпуса за панелью, мм(Монтажная глубина). Это расстояние от задней плоскости панели до конца корпуса | 25 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 7 |
| Система ключейКак организована совместимость ключей между несколькими замками | SC08 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ с волновым пазом (SC) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
