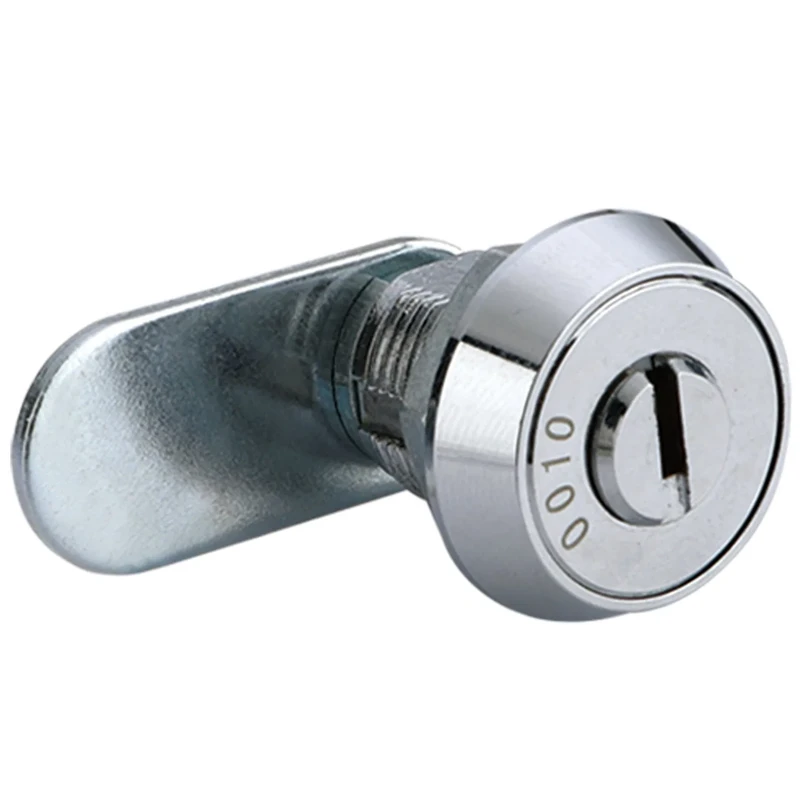

Замок кулачковый MS456-17D, глубина 17 мм

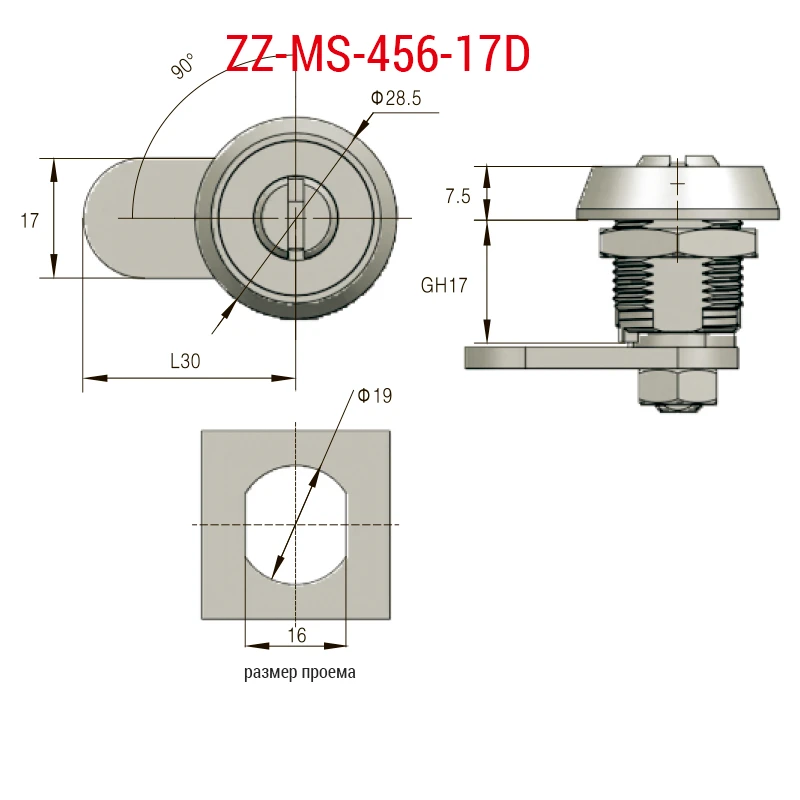

Кулачковый замок с крупным фланцем Ø28.5 мм и трубчатым ключом FK13 повышенной секретности. Глубина посадки 17 мм, кулачок прямой 30 мм, толщина фланца 7.5 мм. Монтажное отверстие Ø19 мм в квадратном проёме 16×16 мм. Поворот по часовой стрелке 90°.
1 000 руб.
Конструкция и ключ
MS456-17D выделяется среди серии MS456 крупным фланцем Ø28.5 мм и значительной толщиной 7.5 мм — это создаёт надёжную опорную поверхность и визуально акцентирует замок на лицевой панели. Трубчатый ключ FK13 — новый профиль в линейке, не взаимозаменяем с FK01 и FK04S. Трубчатые ключи в целом обеспечивают высокую защиту от несанкционированного подбора по сравнению с бородчатыми. Монтажное отверстие: Ø19 мм в квадратном проёме 16×16 мм. Глубина посадки 17 мм, кулачок прямой 30 мм.
Монтаж и привод
Фланец Ø28.5 мм, толщина 7.5 мм — один из наиболее массивных фланцев в линейке. Крепление стандартной гайкой. Поворот по часовой стрелке 90°. Массивный фланец устойчив к попыткам силового срыва и хорошо держит нагрузку при активном использовании.
Область применения
Трубчатый ключ и крупный фланец ориентируют MS456-17D на объекты с повышенными требованиями к защите: банкоматы, платёжные терминалы, торговые автоматы с купюроприёмниками. Там, где бородчатый ключ легко подобрать — FK13 существенно усложняет задачу.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Мебель и торговое оборудование, Промышленное оборудование, Серверные стойки и телеком-шкафы |
| Серия | MS-456 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 28.5 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 17 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 19 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 30 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Трубчатый |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 7.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | FK13 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ трубчатый (FK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
