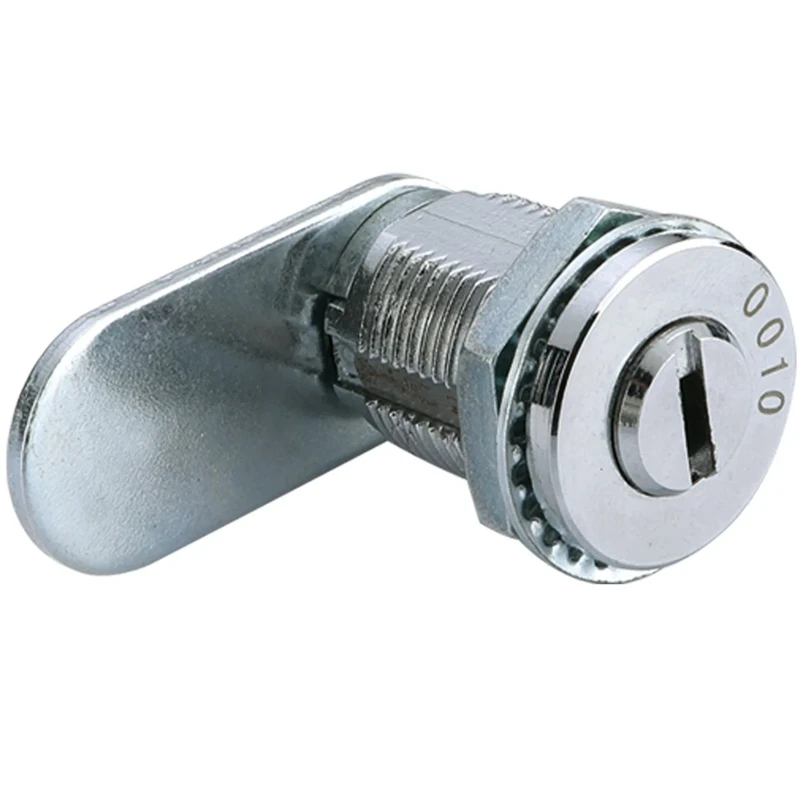

Замок кулачковый MS456-22, глубина 22 мм

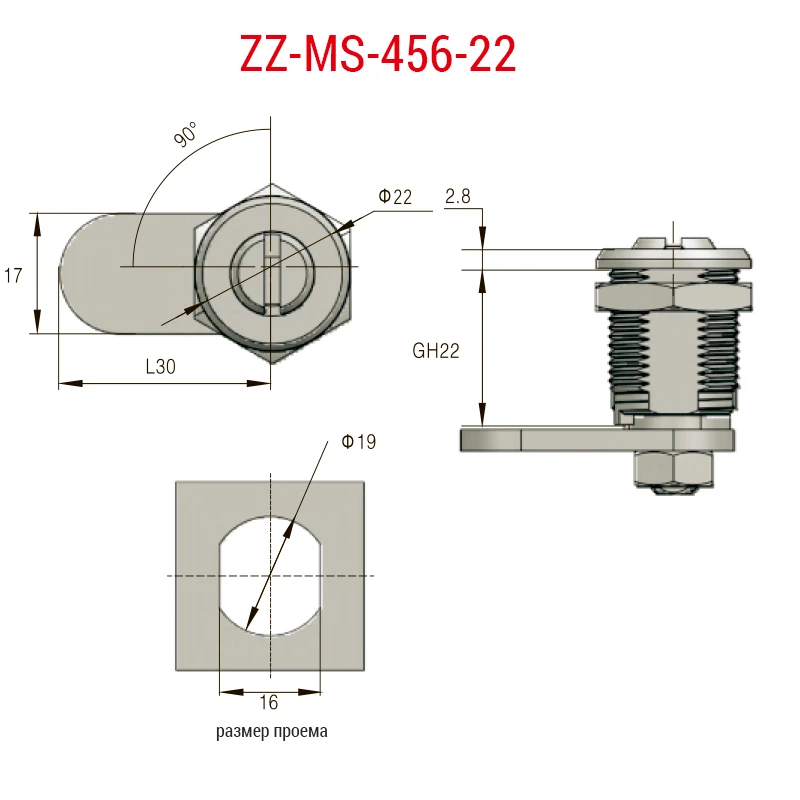

Кулачковый замок серии MS456 с трубчатым ключом FK12 и глубиной посадки 22 мм. Фланец Ø22 мм, кулачок прямой 30 мм. Монтажное отверстие Ø19 мм в квадратном проёме 16×16 мм. Поворот по часовой стрелке 90°. Прижимное кольцо на корпусе фиксирует замок от смещения.
1 000 руб.
Конструкция и отличие от MS456-17D
MS456-22 — версия серии MS456 с уменьшенным фланцем Ø22 мм и увеличенной глубиной посадки 22 мм. Там где MS456-17D акцентирует крупный фланец, MS456-22 уходит в панель глубже — подходит для более толстых конструкций. Толщина фланца 2.8 мм — минимальный выступ над поверхностью. Прижимное кольцо на резьбовой части корпуса обеспечивает дополнительную фиксацию при затяжке гайки. Монтажное отверстие: Ø19 мм в квадратном проёме 16×16 мм. Кулачок прямой 30 мм.
Ключ и привод
Трубчатый ключ FK12 — иной профиль по сравнению с FK13 у MS456-17D, ключи не взаимозаменяемы. Поворот по часовой стрелке 90°. Трубчатый профиль обеспечивает защиту от подбора выше, чем у бородчатых ключей.
Область применения
Глубина 22 мм и тонкий фланец делают MS456-22 подходящим для панелей средней толщины, где нужна незаметная установка: приборные щиты, корпуса измерительного оборудования, промышленные терминалы. Трубчатый ключ добавляет уровень защиты без увеличения габаритов замка.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Серверные стойки и телеком-шкафы |
| Серия | MS-456 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 22 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 19 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 30 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Трубчатый |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 2.8 |
| Система ключейКак организована совместимость ключей между несколькими замками | FK12 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ трубчатый (FK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
