Замок поворотный MS705-12T, глубина 16 мм

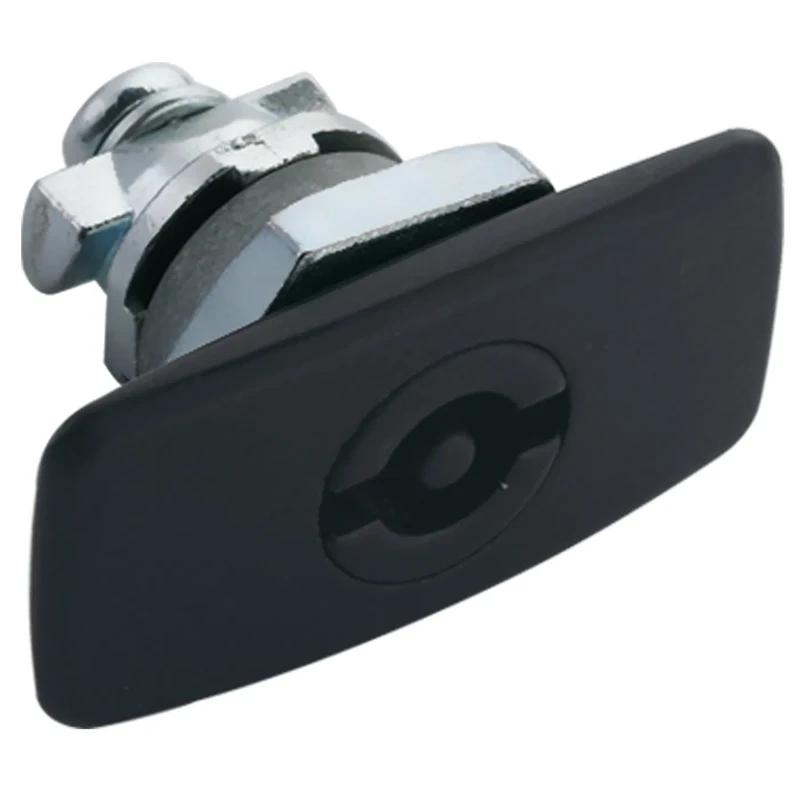

Поворотный замок с лепестковым кулачком и прямоугольной пластиковой накладкой 48×25 мм. Накладной монтаж на два шурупа. Личинки: GK03|GK48|GK68. Фланец общий 38 мм, GH16, лепестки Ø20/Ø15. Монтажное отверстие квадратное □20 мм.
1 000 руб.
Конструкция и накладной монтаж

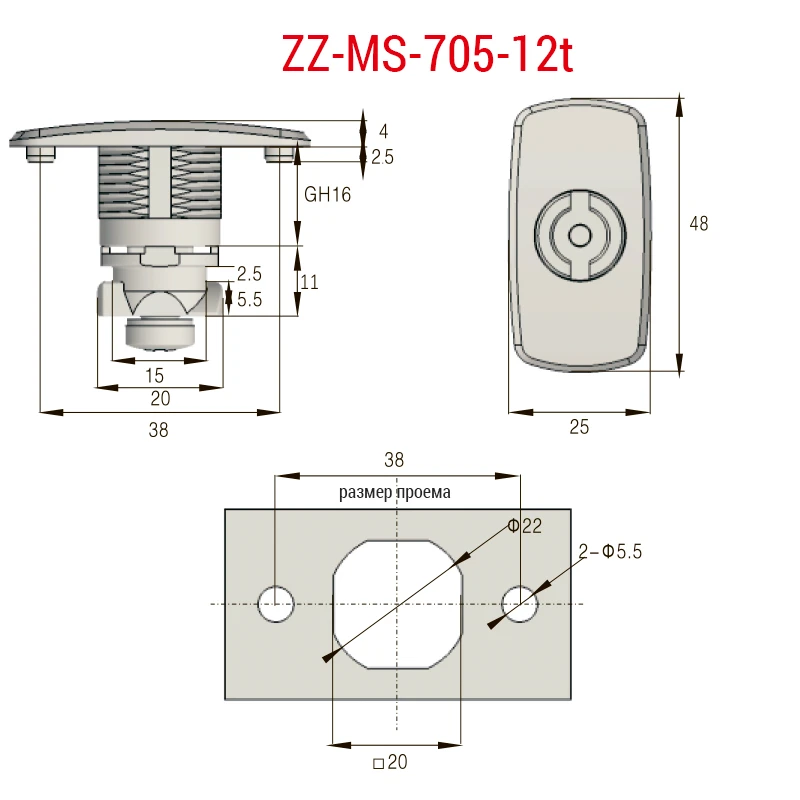

MS705-12T сочетает лепестковый кулачок с накладным прямоугольным фланцем 48×25 мм. Пластиковая чёрная накладка крепится к панели двумя шурупами через отверстия Ø5.5 мм — монтаж без сквозного отверстия для гайки. Лепестковый кулачок диаметром Ø20/Ø15 мм фиксирует замок изнутри монтажного отверстия □20 мм. Такое сочетание даёт двойную фиксацию: шурупы удерживают фланец, лепестки — цилиндр. Общая ширина корпуса 38 мм, GH16. Глубина лепестка 11 мм.
Сменные личинки
Три варианта сменных личинок: GK03 — квадратный профиль, GK48 — треугольный, GK68 — шестигранный. Поворот 90°. Замена личинки без демонтажа замка и пересверловки панели.
Область применения
Прямоугольная пластиковая накладка придаёт MS705-12T выразительный дизайн на лицевой панели — замок выглядит как интегрированный элемент, а не просто круглое отверстие с фланцем. Востребован в торговых автоматах, игровых автоматах, промышленных корпусах с эстетическими требованиями к лицевой панели.
| Цвет | Черный |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Мебель и торговое оборудование, Промышленное оборудование, Распределительные шкафы и щиты |
| Серия | MS-705 |
| Ширина фланца, ммВысота передней панели замка (мм) — для прямоугольных форм | 25 |
| Длина фланца, ммНасколько корпус выступает за панель (мм) | 48 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Прямоугольная |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Квадратное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 16 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 20 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 20 |
| Длина корпуса за панелью, мм(Монтажная глубина). Это расстояние от задней плоскости панели до конца корпуса | 11 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Ключ-инструмент (GK) |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4 |
| Система ключейКак организована совместимость ключей между несколькими замками | GK03, GK48, GK68 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Лепестковый кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (инструмент) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
