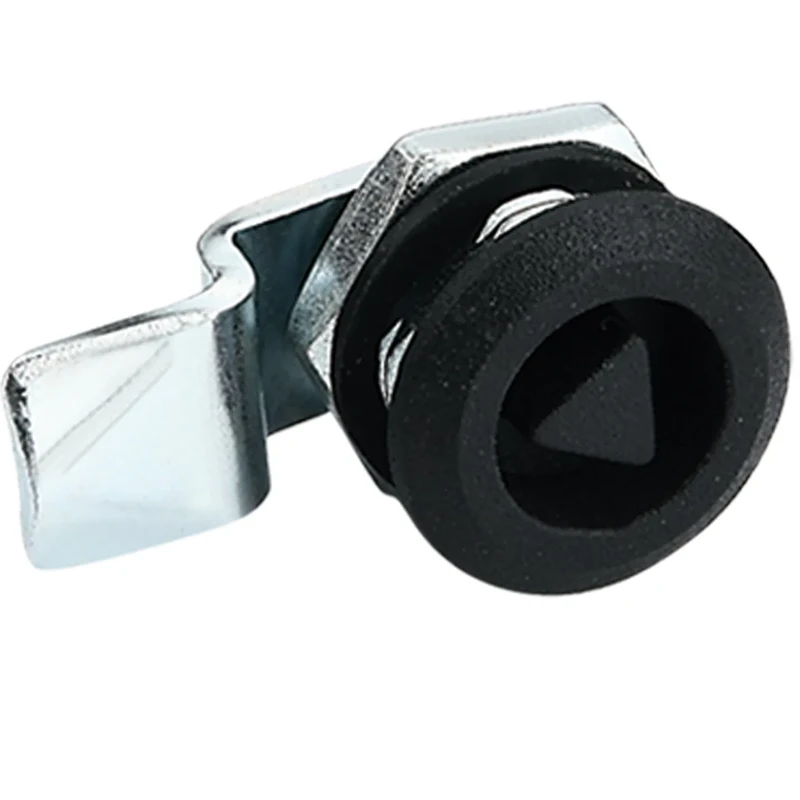

Замок поворотный MS705-16K36, глубина 13.5 мм
Компактный поворотный замок со сменной личинкой и кулачком 30 мм. Фланец Ø20 мм, глубина посадки 13.5 мм. Монтажное отверстие Ø16 мм в проёме □14.5×14.5 мм. Три варианта личинок: GK02, GK46, GK36. Монтажная пластина в комплекте. Поворот 90°.
1 000 руб.
Конструкция и компактность

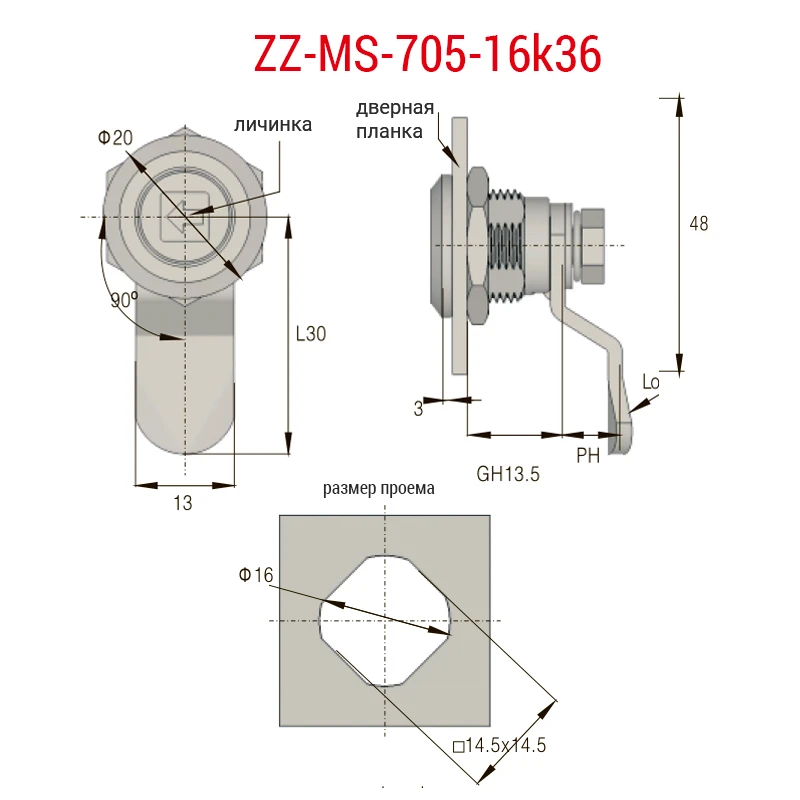

MS705-16K36 — наименьший замок в серии MS705 по диаметру фланца: Ø20 мм против Ø28 мм у базовых моделей. Уменьшенный фланец открывает применение в стеснённых конструкциях, где крупный фланец не помещается. Монтажное отверстие профильное: Ø16 мм в квадратном проёме □14.5×14.5 мм. Толщина фланца 3 мм. Глубина посадки 13.5 мм, кулачок прямой 30 мм. Монтажная пластина и дверная планка в комплекте. Покрытие корпуса: хром.
Сменные личинки
Три варианта личинок, отличных от стандартного набора GK03/GK48/GK68: GK02 — специальный профиль, GK46 — квадратный малый, GK36 — шестигранный малый. Набор личинок адаптирован под компактный корпус замка. Поворот 90°.
Область применения
Малые габариты делают MS705-16K36 идеальным для небольших корпусов: приборные панели, малые распределительные боксы, кейсы для оборудования, офисная мебель с узкими дверцами. Там где стандартный Ø28 мм физически не вписывается — MS705-16K36 решает задачу.
| Цвет | Черный |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Мебель и торговое оборудование, Промышленное оборудование, Транспортные кейсы и ящики |
| Серия | MS-705 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 20 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 13.5 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 14.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 16 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 30 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Ключ-инструмент (GK) |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 3 |
| Система ключейКак организована совместимость ключей между несколькими замками | GK02, GK36, GK46 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (инструмент) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
