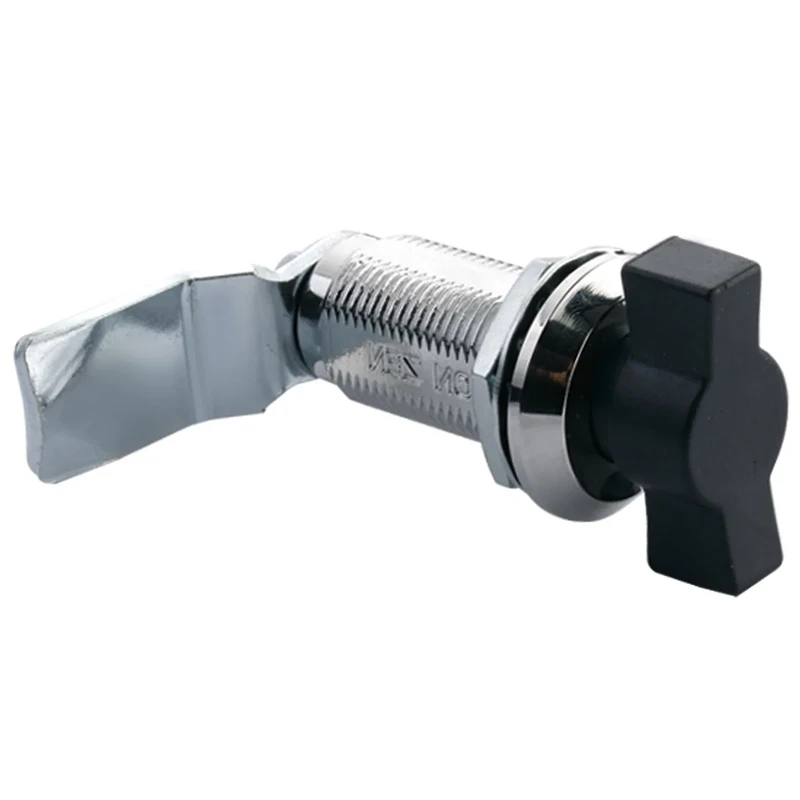

Замок поворотный MS705-40TX, глубина 40 мм
Поворотный замок без ключа с пластиковой ручкой и глубиной посадки 40 мм. Открывается поворотом ручки — инструмент не нужен. Фланец Ø28/32 мм, кулачок прямой 45 мм. Монтажное отверстие Ø22 мм в проёме □19.5 мм. Монтажная пластина в комплекте.
1 000 руб.
Конструкция и ручка
MS705-40TX объединяет рекордную глубину посадки 40 мм серии MS705 с удобством беcключевого доступа. Пластиковая поворотная ручка (knob) чёрного цвета заменяет личинку — замок открывается одним поворотом руки без какого-либо инструмента. Двухступенчатый фланец Ø28/32 мм, толщина 6 мм. Монтажное отверстие профильное: Ø22 мм в квадратном проёме □19.5 мм. Монтажная глубина H40 мм, кулачок прямой 45 мм. Монтажная пластина в комплекте.
Привод и эргономика
Ручка обеспечивает удобный захват даже в перчатках или при ограниченном пространстве рядом с замком. Поворот 90°. Отсутствие личинки исключает необходимость хранить и выдавать инструмент — идеально для зон с частым обслуживанием.
Область применения
MS705-40TX выбирают для внутренних технических зон с ограниченным физическим доступом и частым открыванием: сервисные люки, вентиляционные панели толстостенных корпусов, крышки кабельных каналов. Глубина 40 мм охватывает самые толстые конструкции, где другие модели с ручкой не помещаются.
| Цвет | Серебристый, Черный |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Вентиляционные системы, Промышленное оборудование, Распределительные шкафы и щиты |
| Серия | MS-705 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 32 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 40 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 19.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 45 |
| Длина корпуса за панелью, мм(Монтажная глубина). Это расстояние от задней плоскости панели до конца корпуса | 40 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 6 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (ручка) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
