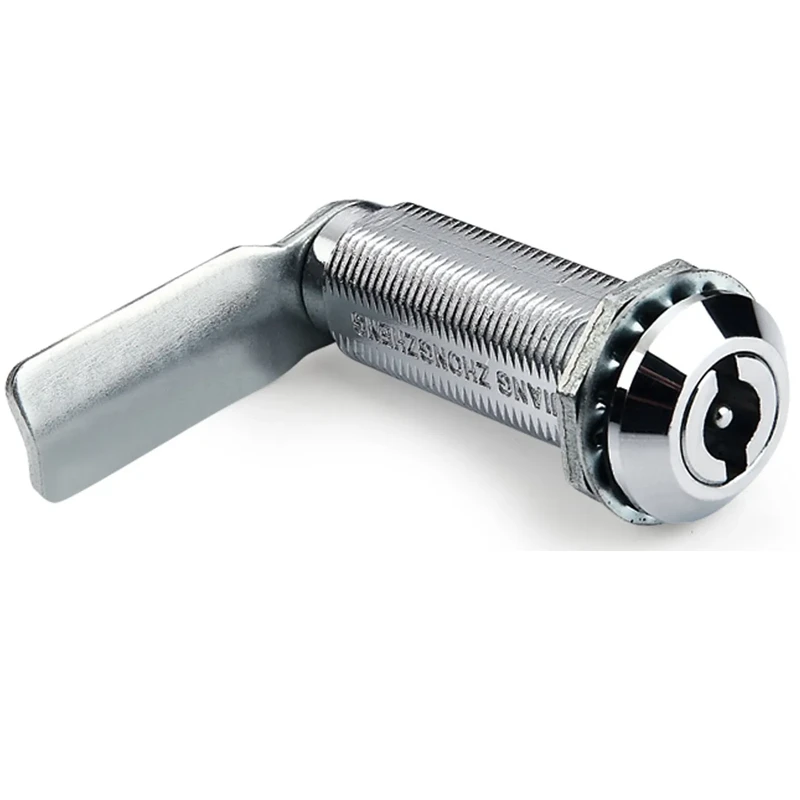

Замок поворотный MS705-62, глубина 62 мм
Поворотный замок со сменной личинкой и глубиной посадки 62 мм — абсолютный максимум серии MS705. Фланец Ø28/32 мм, кулачок прямой 45 мм. Монтажное отверстие Ø22 мм в проёме □19.5 мм. Личинки: GK03|GK48|GK68. Дверная планка и монтажная пластина в комплекте.
1 000 руб.
Конструкция и уникальная глубина

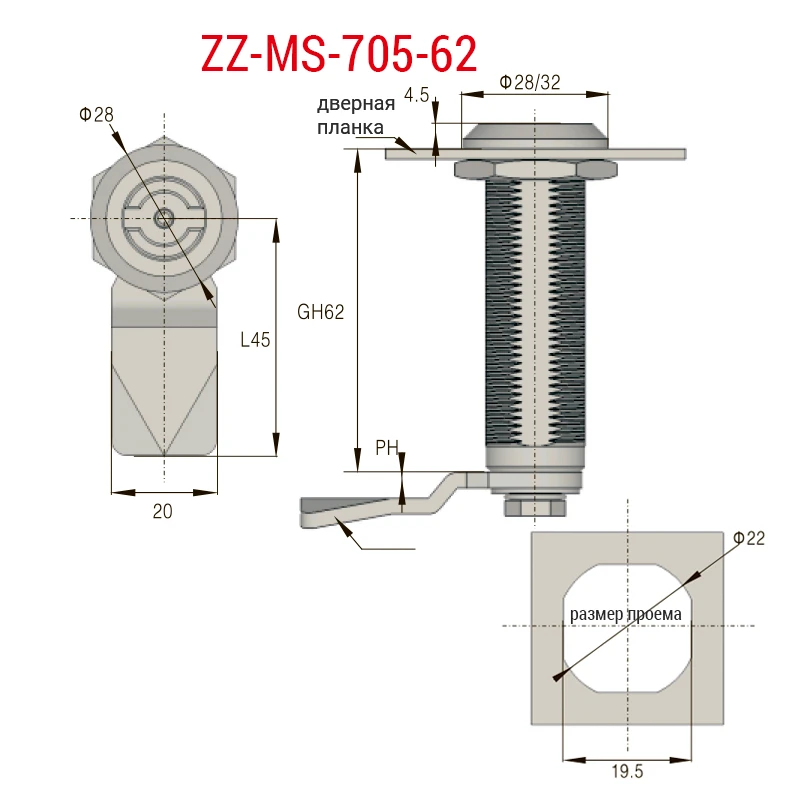

GH62 — это не опечатка: MS705-62 рассчитан на монтаж в конструкции с толщиной стенки до 62 мм. Такой параметр встречается в единицах замков на рынке. Удлинённая до предела резьбовая часть корпуса с двухступенчатым фланцем Ø28/32 мм, толщина 4.5 мм. Монтажное отверстие профильное: Ø22 мм в квадратном проёме □19.5 мм. Кулачок прямой 45 мм. В комплекте дверная планка и монтажная пластина.
Сменные личинки
Три варианта: GK03 — квадрат, GK48 — треугольник, GK68 — шестигранник. Поворот 90°. Принцип сменных личинок сохранён несмотря на нестандартную длину корпуса.
Область применения
MS705-62 решает задачи, для которых не существует стандартных решений: сверхтолстые литые двери промышленных печей, криогенные камеры, бронированные шкафы, специальные морские корпуса. Если другие замки серии уже закончились по глубине — MS705-62 единственный выбор в рамках унифицированного монтажного отверстия.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Морское оборудование, Промышленное оборудование, Транспортные средства (авто, ж/д, спецтехника) |
| Серия | MS-705 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 32 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 62 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 19.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 45 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Ключ-инструмент (GK) |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | GK03, GK48, GK68 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (инструмент) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
