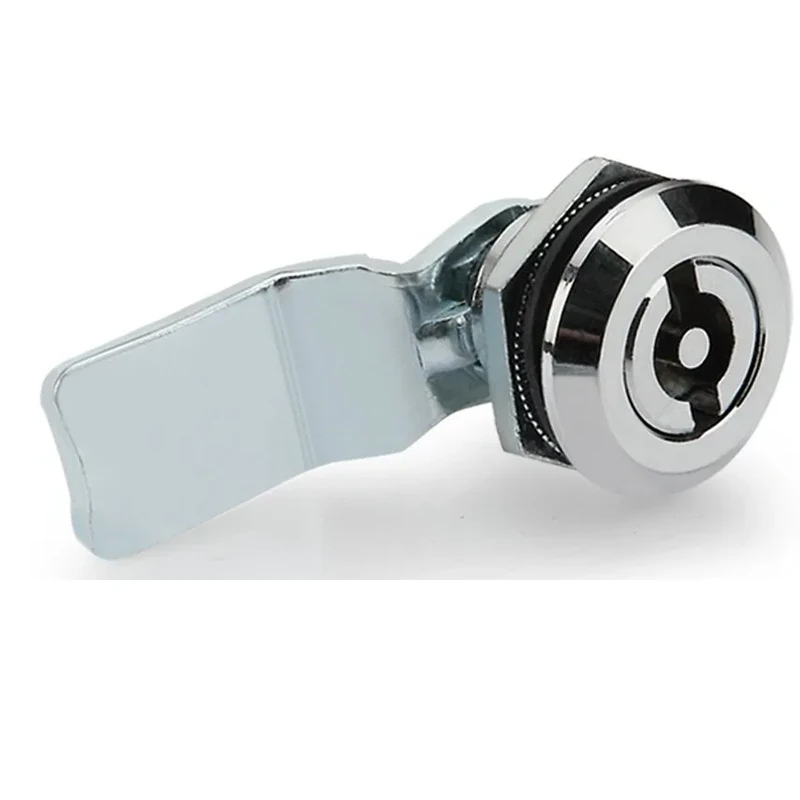

Замок поворотный MS705, глубина 18 мм
Поворотный замок со сменной личинкой — три варианта профиля на выбор: квадрат GK03, треугольник GK48, шестигранник GK68. Фланец Ø28 мм, глубина посадки 18 мм, кулачок прямой 45 мм. Монтажное отверстие Ø22 мм в проёме □19.5 мм. Дверная планка и монтажная пластина в комплекте.
1 000 руб.
Конструкция и сменные личинки

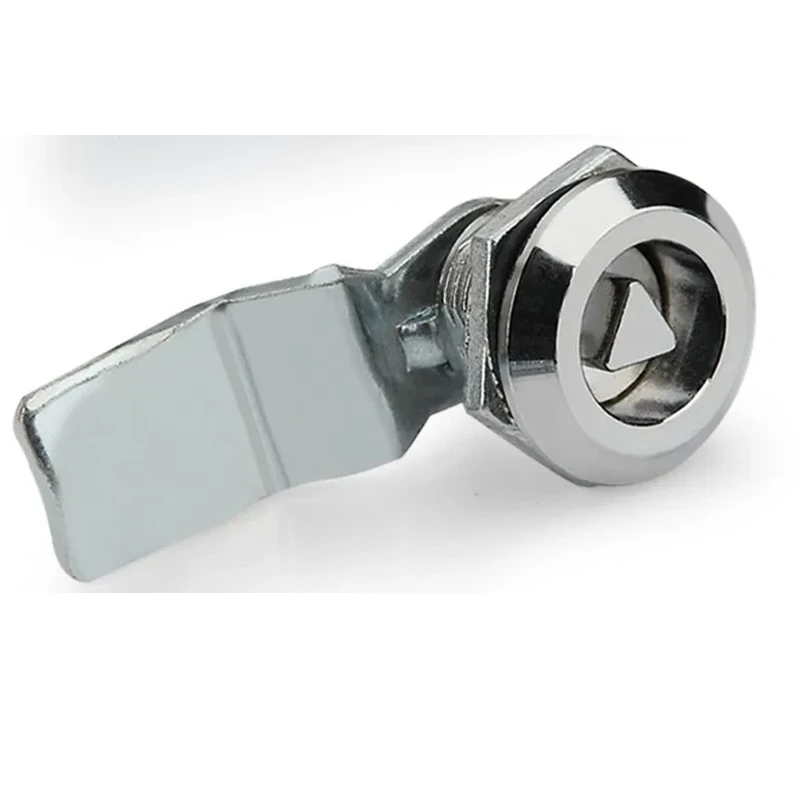

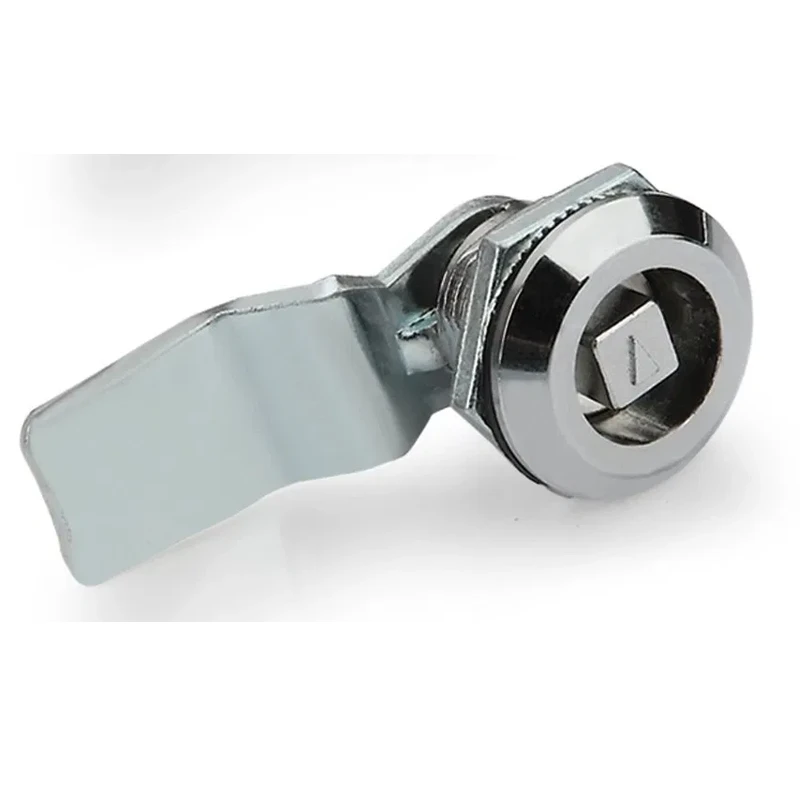

Главная особенность MS705 — сменная личинка (lock core). В отличие от замков с фиксированным ключом, здесь профиль отверстия под инструмент задаётся личинкой, которая вставляется в корпус и при необходимости меняется. Три варианта личинок: GK03 — квадратный профиль, GK48 — треугольный, GK68 — шестигранный. Это позволяет на одном объекте использовать разные инструменты для разных зон доступа при унифицированном корпусе замка. Фланец Ø28 мм, толщина 4 мм. Монтажное отверстие профильное: Ø22 мм в квадратном проёме □19.5 мм. Глубина посадки 18 мм, кулачок прямой 45 мм. В комплекте дверная планка и монтажная пластина.
Инструмент и привод
Замок открывается сменным инструментом под профиль установленной личинки. Для GK03 — квадратный ключ-вставка, для GK48 — треугольный, для GK68 — шестигранный. Совместимые ключи серии GK55, GK56 и др. Поворот 90°. Замена личинки без демонтажа замка позволяет быстро перенастроить уровень доступа.
Область применения
Сменные личинки делают MS705 идеальным для крупных объектов с дифференцированным доступом: распределительные щиты, серверные стойки, промышленные шкафы. Обслуживающий персонал имеет инструмент под свою личинку, посторонние — нет. При смене персонала достаточно заменить личинку, а не весь замок.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Серверные стойки и телеком-шкафы |
| Серия | MS-705 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 28 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 18 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 19.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 22 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 45 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Ключ-инструмент (GK) |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4 |
| Система ключейКак организована совместимость ключей между несколькими замками | GK03, GK48, GK68 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Без ключа (инструмент) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 |
