Замок поворотный MS801-16, глубина 16 мм

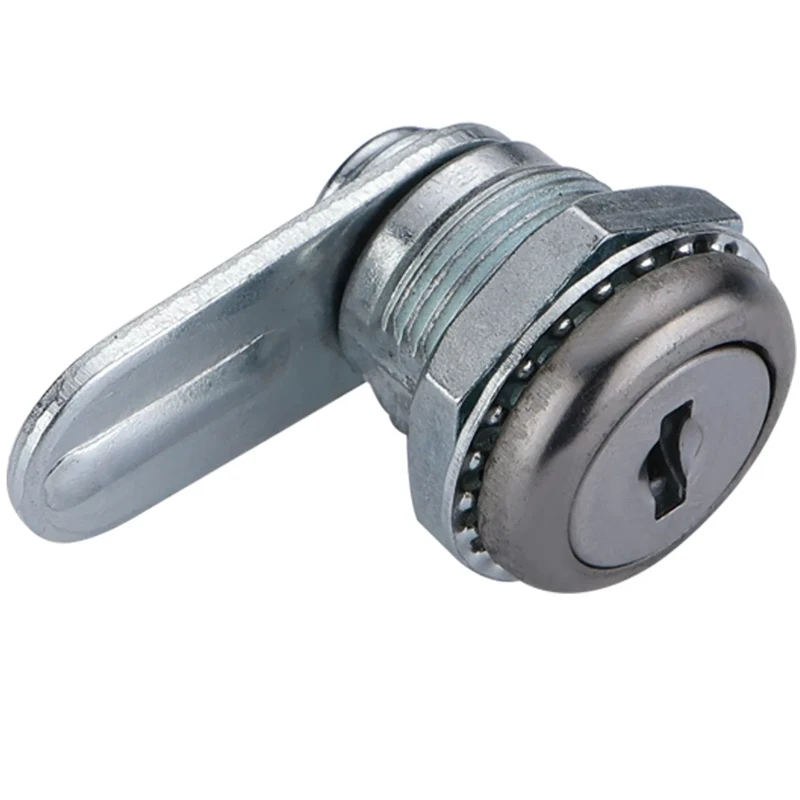

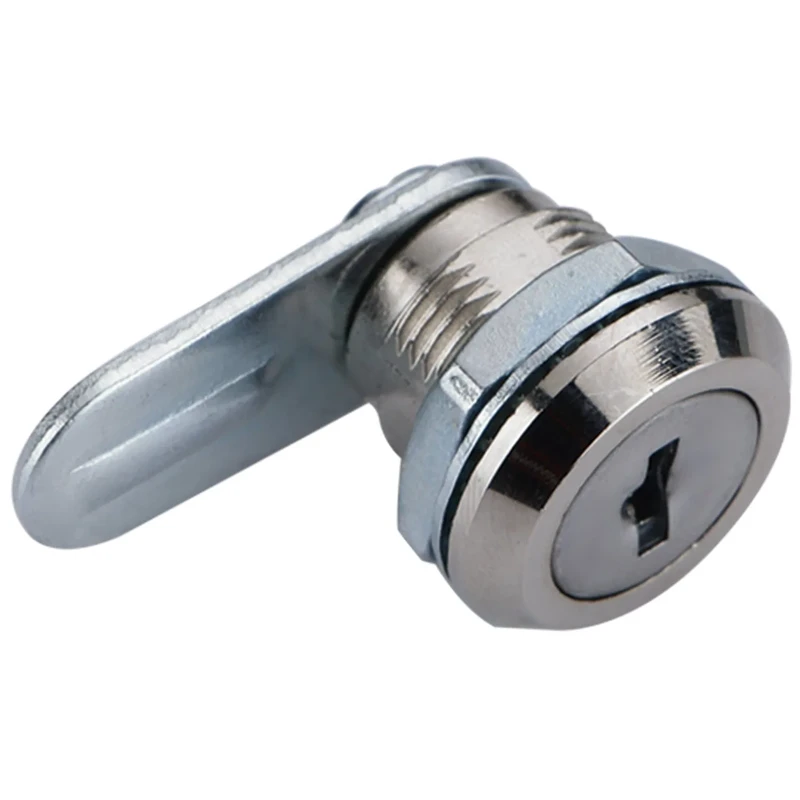

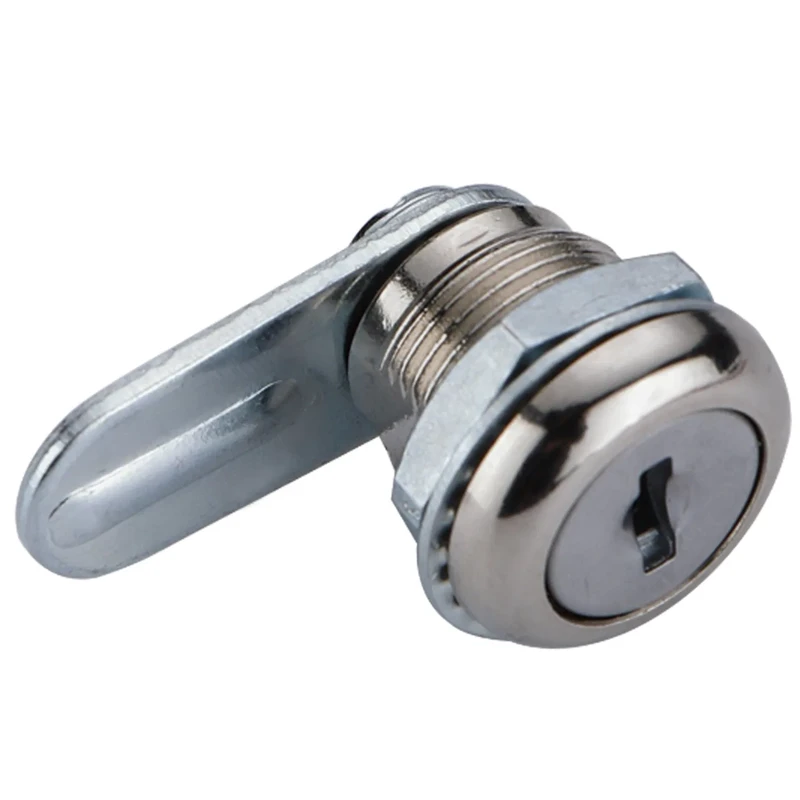

Поворотный замок серии MS801 в трёх исполнениях фланца. MS801-16 — прямой фланец никель, корпус хром. MS801-16B — округлый фланец никель, корпус хром. MS801-16Y — округлый фланец никель, корпус никель. Фланец Ø24 мм, кулачок прямой 40 мм, GH16. Восемь вариантов ключей.
1 000 руб.
Конструкция и три варианта исполнения

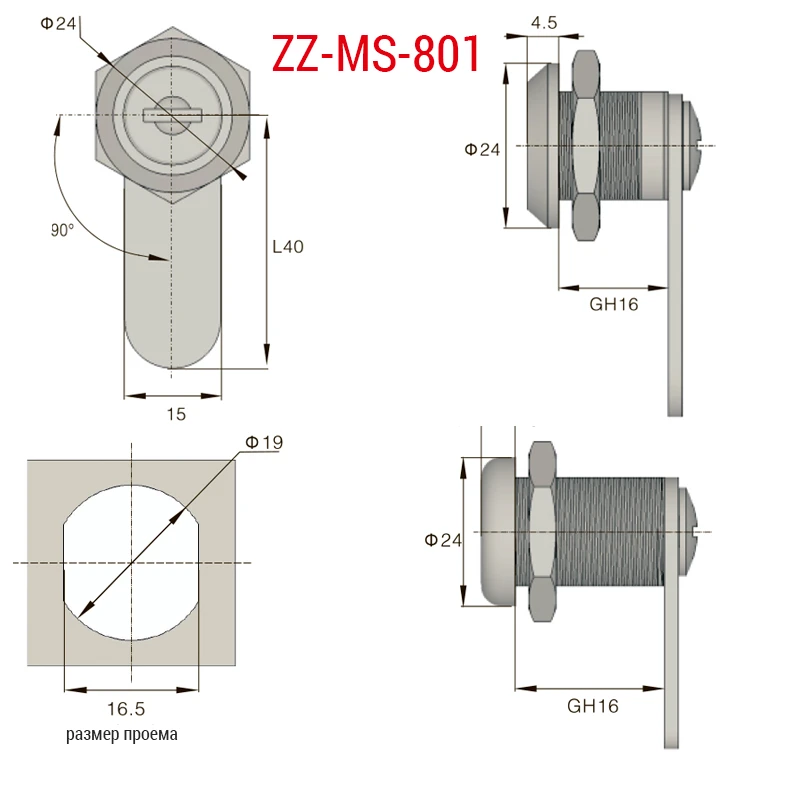

Серия MS801-16 предлагает три варианта под разные требования к дизайну и покрытию. MS801-16 — прямой фланец с острыми углами: никелированный фланец контрастирует с хромированным корпусом, классический промышленный вид. MS801-16B — округлый никелированный фланец с хромированным корпусом: более мягкий силуэт, удобен при частом касании. MS801-16Y — полностью никелированное исполнение с округлым фланцем: единый матовый тон, максимальная коррозионная стойкость для влажных сред. Фланец Ø24 мм, толщина 4.5 мм. Монтажное отверстие профильное: Ø19 мм в квадратном проёме 16.5 мм. Глубина посадки 16 мм, кулачок прямой 40 мм.
Ключи
Восемь вариантов ключей под любой уровень секретности и тип доступа: SK07, SK07W, SK20, SK25, SK28, SK29 — бородчатые двусторонние с разными профилями, DK06 — бородчатый односторонний, SZ04 — крестовой. Такой выбор позволяет выстроить систему разграничения доступа на объекте с несколькими замками одной серии. Поворот вправо 90°.
Область применения
Три варианта покрытия охватывают большинство задач: хром+никель для стандартных условий, полный никель для влажных и агрессивных сред. Широкий выбор ключей делает MS801-16 удобным для крупных объектов с дифференцированным доступом.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Никель, Хром |
| Применение | Медицинское оборудование, Промышленное оборудование, Распределительные шкафы и щиты |
| Серия | MS-801 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 24 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 16 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 19 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 40 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | DK06, SK07, SK07W, SK20, SK25, SK28, SK29, SZ04 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый двусторонний (SK), Ключ бородчатый односторонний (DK), Ключ крестовой (SZ) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
