Замок поворотный MS801-20, глубина 20 мм
Поворотный замок серии MS801 с глубиной посадки 20 мм в трёх исполнениях. MS801-20 — прямой фланец никель, корпус никель. MS801-20B — округлый фланец никель, корпус хром. MS801-20S — округлый фланец никель, корпус никель. Фланец Ø24 мм, кулачок прямой 40 мм. Ключи SK07|SK20|DK06|DK22.
1 000 руб.
Конструкция и три варианта исполнения

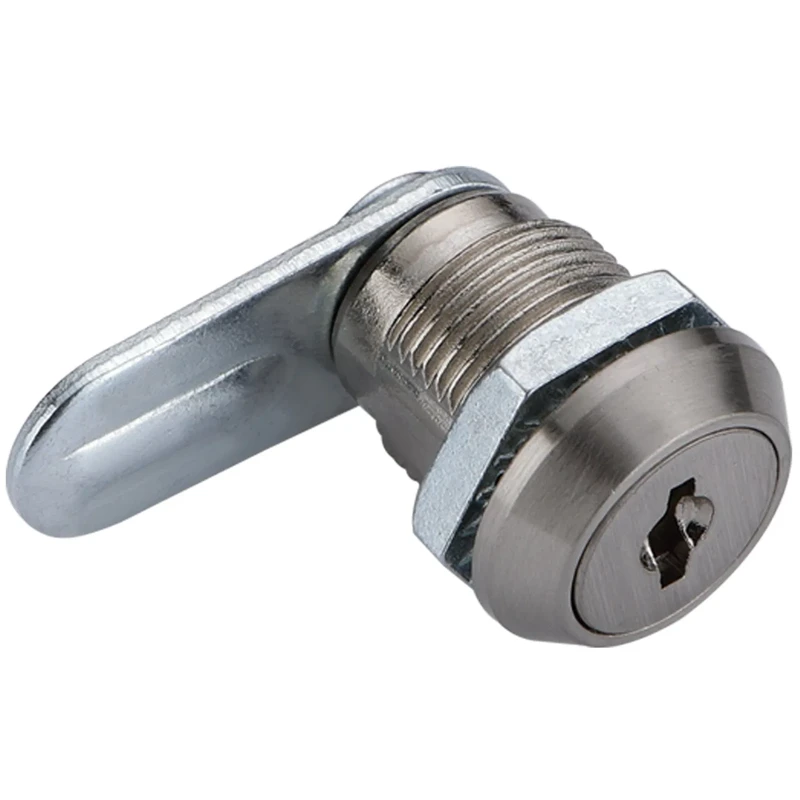

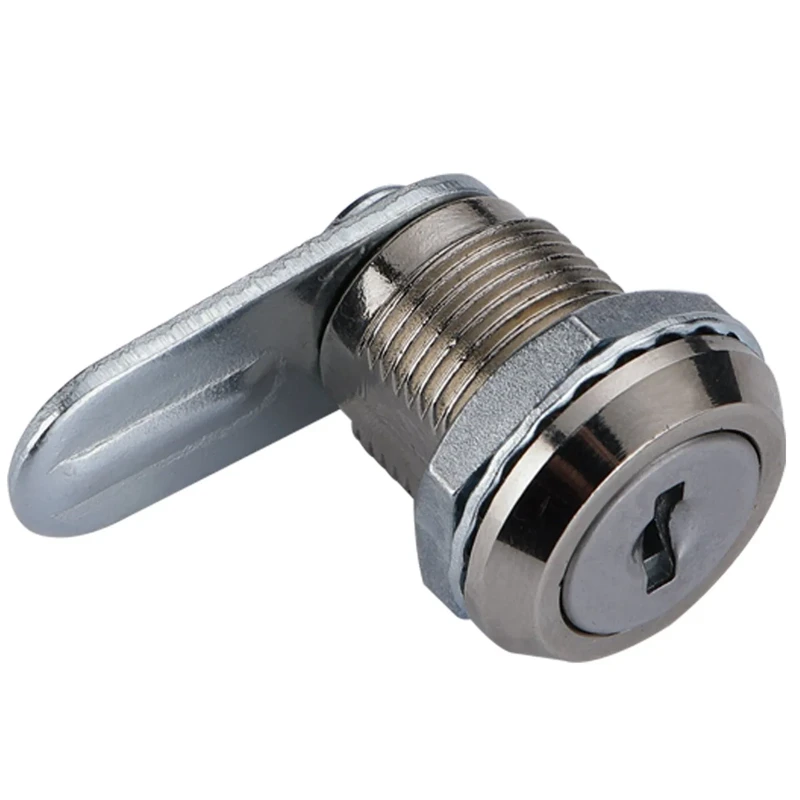

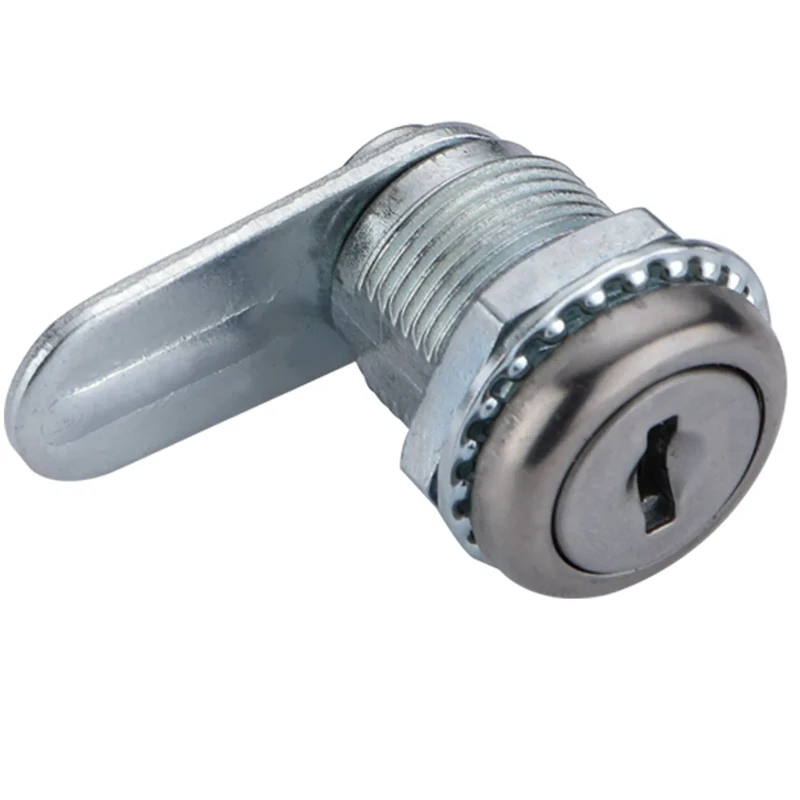

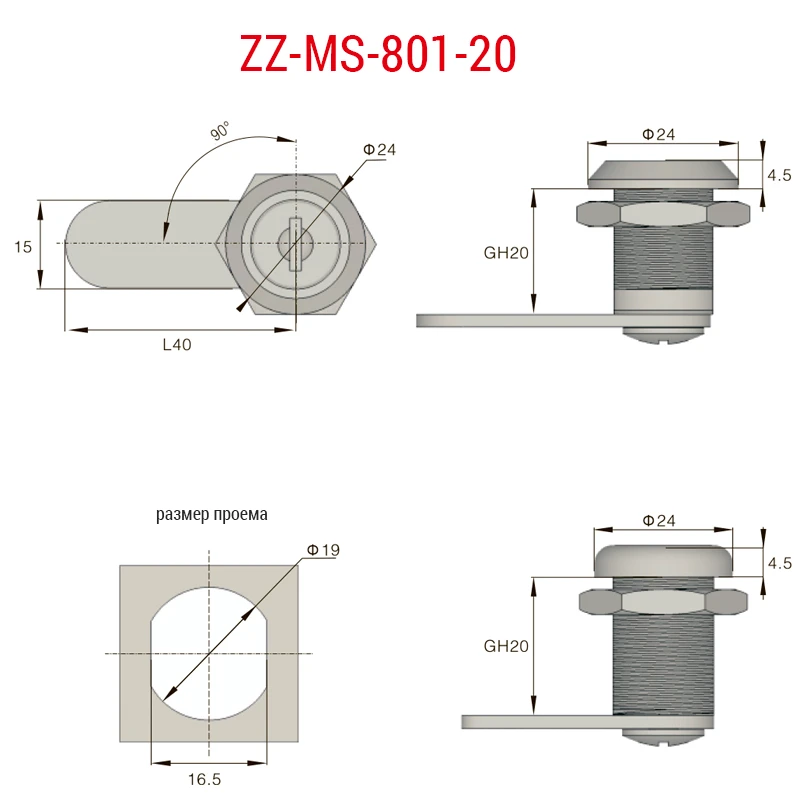

MS801-20 — версия серии с увеличенной глубиной посадки 20 мм для более толстых панелей. Три варианта покрытия: MS801-20 с прямым фланцем полностью никелированный — единый матовый тон, премиальный вид. MS801-20B с округлым фланцем: никелированный фланец сочетается с хромированным корпусом — двухтонное исполнение для объектов, где важен контраст. MS801-20S с округлым фланцем полностью никелированный — мягкий силуэт и единое покрытие для влажных и агрессивных сред. Фланец Ø24 мм, толщина 4.5 мм. Монтажное отверстие профильное: Ø19 мм в квадратном проёме 16.5 мм. Кулачок прямой 40 мм.
Ключи и привод
Четыре варианта ключей: SK07 — бородчатый двусторонний стандартный, SK20 — бородчатый двусторонний повышенной секретности, DK06 и DK22 — бородчатые односторонние с разными профилями. Поворот вправо 90°. Выбор ключа под конкретный уровень защиты без замены самого замка.
Область применения
Глубина 20 мм расширяет диапазон применения по сравнению с MS801-16: стальные двери промышленных шкафов, корпуса уличного оборудования, силовые щиты. Полностью никелированные версии 20 и 20S предпочтительны для медицинского оборудования и пищевых производств.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Никель, Хром |
| Применение | Медицинское оборудование, Промышленное оборудование, Распределительные шкафы и щиты |
| Серия | MS-801 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 24 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 20 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 19 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 40 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | DK06, DK22, SK07, SK20 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый двусторонний (SK), Ключ бородчатый односторонний (DK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
