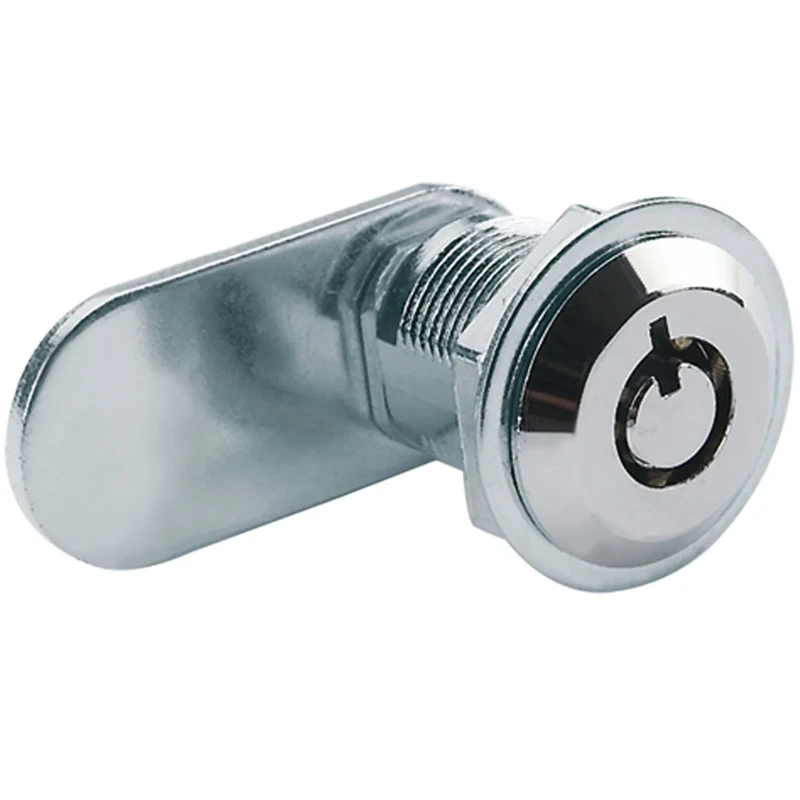

Замок кулачковый M18-20 для электрошкафов, глубина 20 мм
Кулачковый замок серии M18 для панелей увеличенной толщины. Трубчатый ключ FK01, фланец Ø22 мм, глубина посадки 20 мм. Монтажное отверстие Ø18 мм в проёме 16.5 мм. Кулачок прямой 34 мм, поворот вправо 90°. Оптимален для стальных дверей шкафов толщиной от 16 до 20 мм.
1 000 руб.
Конструкция и материалы
Замок M18-20 — представитель серии M18 с увеличенной глубиной посадки 20 мм. Корпус из цинкового сплава с хромированием, кулачок прямой из углеродистой стали с цинковым покрытием (соляной туман 24 ч). Трубчатый ключ FK01, поворот вправо 90°.
Монтаж и установка

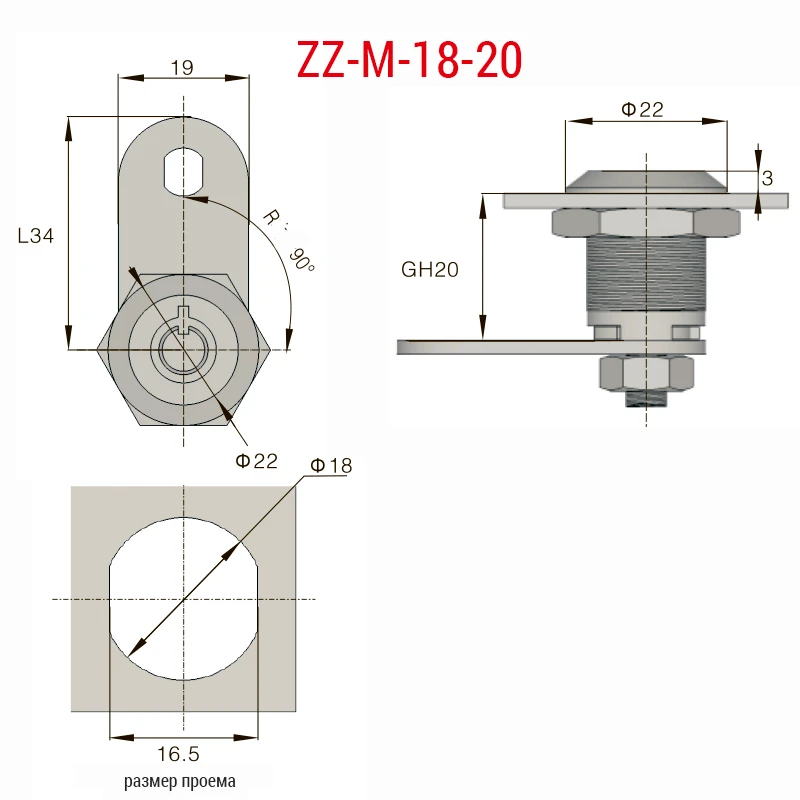

Фланец Ø22 мм, толщина 3 мм. Монтажное отверстие профильное: Ø18 мм в квадратном проёме 16.5 мм. Глубина посадки 20 мм перекрывает более широкий диапазон толщин дверного полотна по сравнению с M18-16. Длина кулачка 34 мм.
Область применения
Выбирают M18-20 когда стандартной глубины 16 мм не хватает: толстые стальные двери распределительных шкафов, силовые щиты, корпуса уличного оборудования. Одинаковый диаметр отверстия с остальными моделями серии упрощает унификацию.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Станочные ограждения и кожухи |
| Серия | M-18 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 20 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 18 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 34 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Трубчатый |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 3 |
| Система ключейКак организована совместимость ключей между несколькими замками | FK01 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | 90 (CW) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
