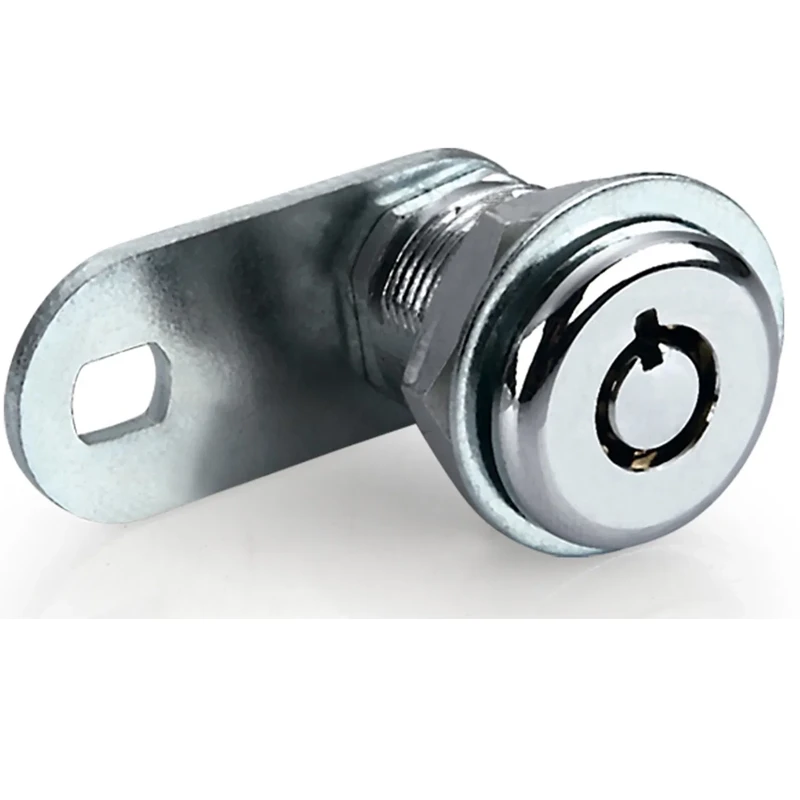

Замок кулачковый M18-20Y для электрошкафов, 20 мм, контргайка
Кулачковый замок M18-20Y с контргайкой для вибронагруженных конструкций. Трубчатый ключ FK01, фланец Ø22 мм, глубина посадки 20 мм. Монтажное отверстие Ø18 мм в проёме 16.5 мм. Расширенная гайка Ø29 мм надёжно фиксирует замок при вибрации. Кулачок прямой 34 мм, поворот вправо 90°.
1 000 руб.
Конструкция и материалы
Модификация Y — версия M18-20 с контргайкой (nut-anti-loosening nut). Корпус из цинкового сплава, хромирование. Кулачок прямой из углеродистой стали с цинковым покрытием (соляной туман 24 ч). Ключ трубчатый FK01, поворот вправо 90°. Контргайка Ø29 мм предотвращает самораскручивание при вибрации.
Монтаж и установка

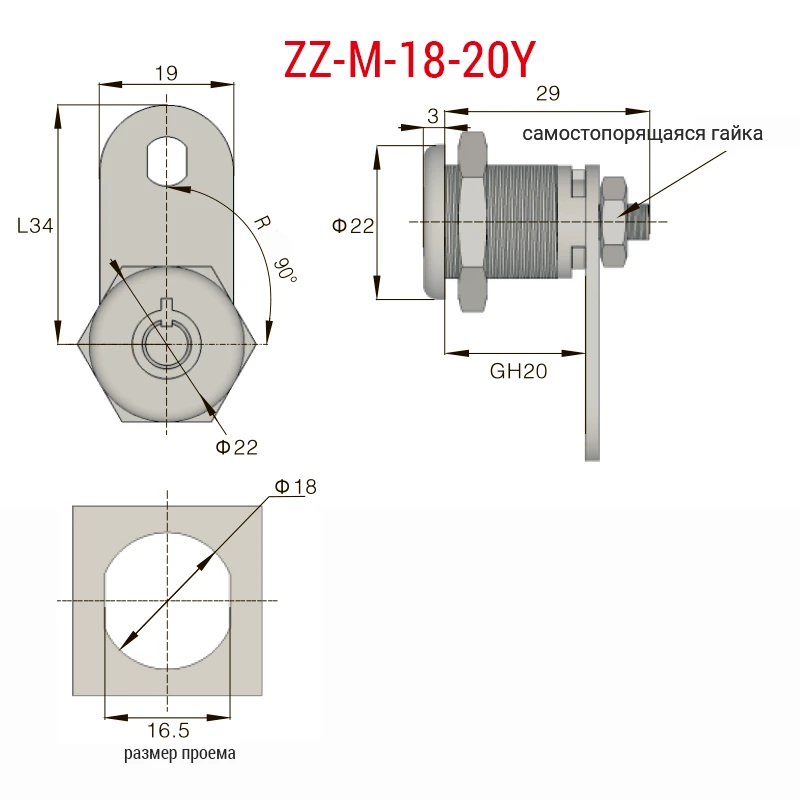

Фланец Ø22 мм, толщина 3 мм. Монтажное отверстие профильное: Ø18 мм в квадратном проёме 16.5 мм. Глубина посадки 20 мм. Контргайка затягивается изнутри корпуса — дополнительный инструмент не требуется. Длина кулачка 34 мм.
Область применения
Замок M18-20Y предназначен для объектов с постоянной вибрацией: транспортные средства, станочные ограждения, компрессорные установки. Контргайка исключает ослабление крепления в процессе эксплуатации — критично для подвижных конструкций.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Станочные ограждения и кожухи, Транспортные средства (авто, ж/д, спецтехника) |
| Серия | M-18 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 20 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 18 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 34 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Трубчатый |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 3 |
| Система ключейКак организована совместимость ключей между несколькими замками | FK01 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | 90 (CW) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
