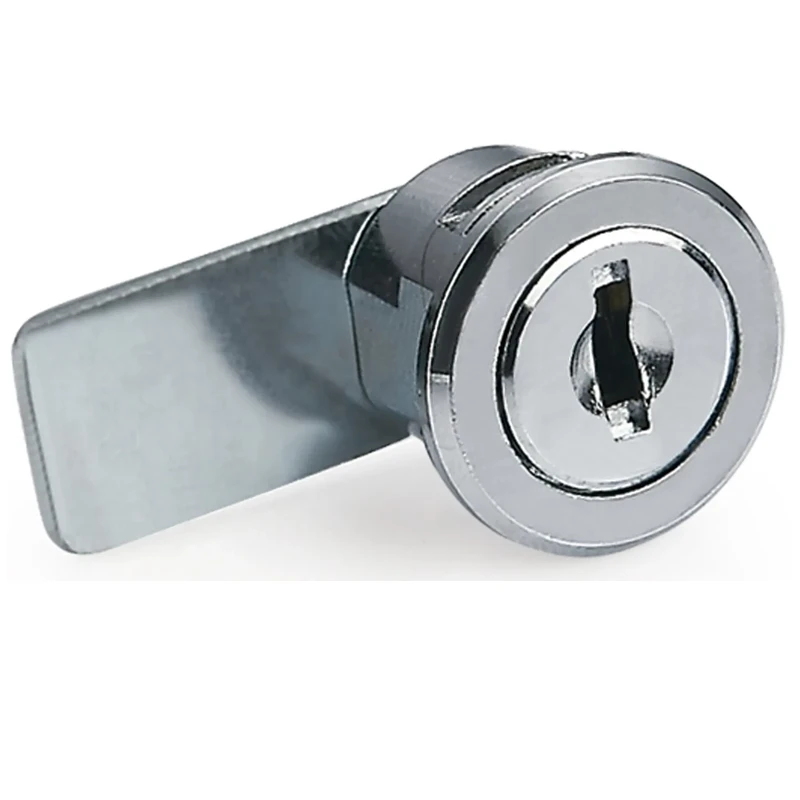

Замок поворотный MS409, глубина 11 мм
Поворотный замок с клипсовым монтажом для тонких панелей 1–2 мм. Фланец Ø19 мм, глубина посадки 11 мм, кулачок прямой 24 мм. Монтажное отверстие Ø17.5 мм в проёме 14.5 мм. Ключ бородчатый односторонний DK17. Поворот вправо 90°. Монтаж без гайки — пружинная клипса защёлкивается изнутри.
1 000 руб.
Конструкция и монтаж

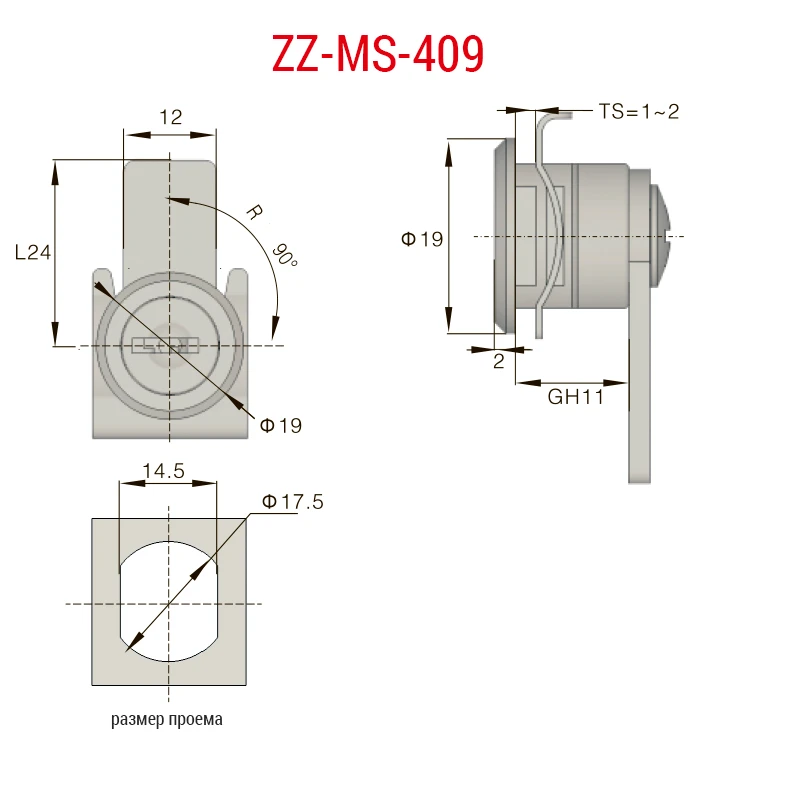

MS409 — компактный замок с клипсовым монтажом для тонкостенных конструкций. Панель толщиной 1–2 мм (TS=1~2): замок вставляется в отверстие Ø17.5 мм, пружинная клипса автоматически защёлкивается за край панели изнутри. Никакой гайки, никакого доступа с обратной стороны — монтаж занимает секунды. Фланец Ø19 мм, толщина 2 мм — минимальный выступ над поверхностью. Монтажное отверстие профильное: Ø17.5 мм в квадратном проёме 14.5 мм. Глубина посадки 11 мм, кулачок прямой 24 мм.
Ключ и привод
Ключ бородчатый односторонний DK17 — зубцы с одной стороны, плоский профиль. Поворот вправо 90°. Компактная скважина почти не нарушает вид лицевой поверхности фланца.
Область применения
Клипсовый монтаж и малый фланец Ø19 мм делают MS409 идеальным для стеклянных витрин с тонкой металлической рамой, вставных ящиков мебели, лёгких алюминиевых профилей. Там, где нет доступа к обратной стороне панели и важна скорость монтажа — MS409 вне конкуренции.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Мебель и торговое оборудование, Медицинское оборудование, Транспортные кейсы и ящики |
| Серия | MS-409 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 19 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 11 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 14.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 17.5 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 24 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 2 |
| Система ключейКак организована совместимость ключей между несколькими замками | DK17 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый односторонний (DK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
