Замок кулачковый MS407-M18, глубина 20 мм
Кулачковый замок серии MS407 в трёх исполнениях фланца. MS407-M18 — прямой фланец, хром + пластиковое кольцо. MS407-M18Y — округлый фланец, хром + пластиковое кольцо. MS407-M18B — округлый фланец, никель + металлическое прижимное кольцо. Фланец Ø22 мм, глубина посадки 20 мм, кулачок прямой 32 мм. Ключ SK01.
1 000 руб.
Конструкция и три варианта исполнения

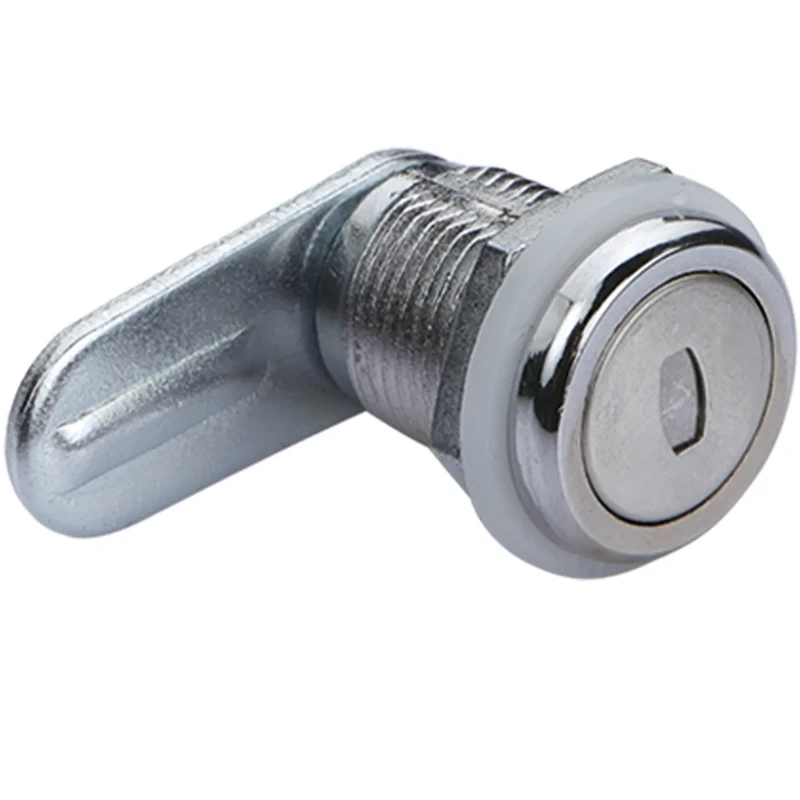

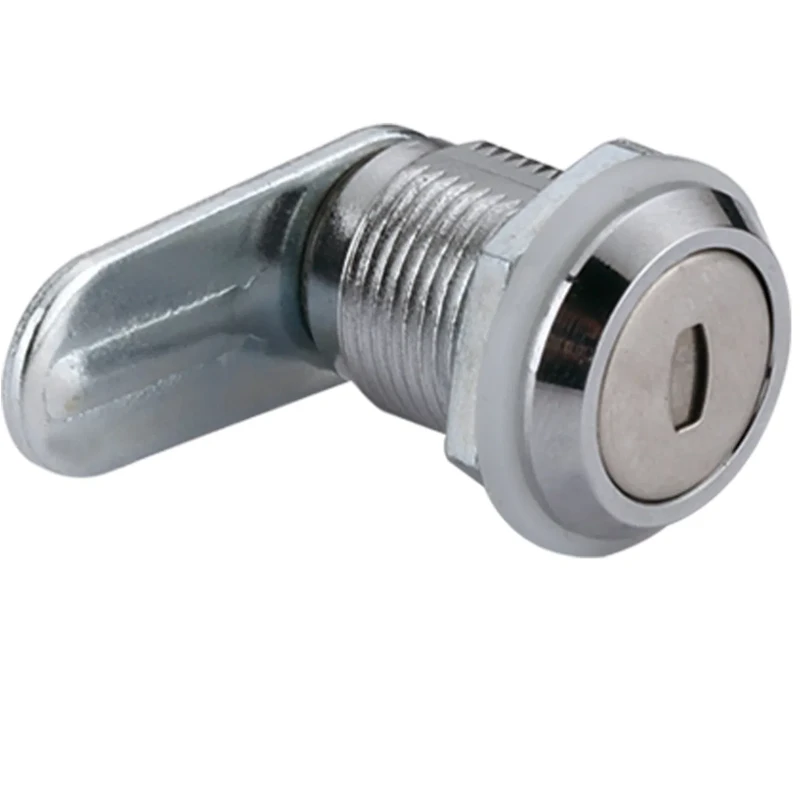

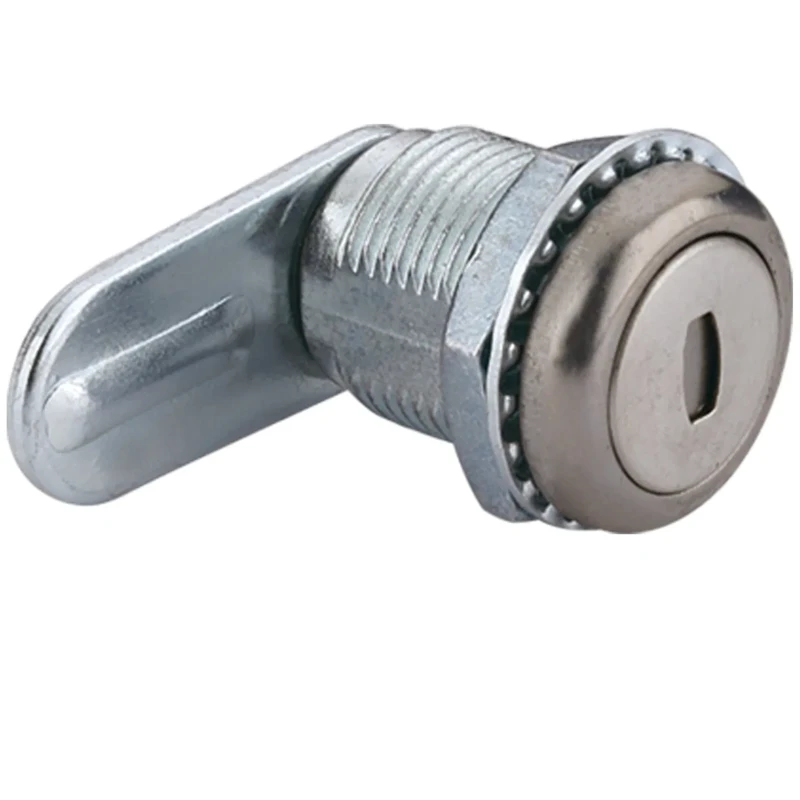

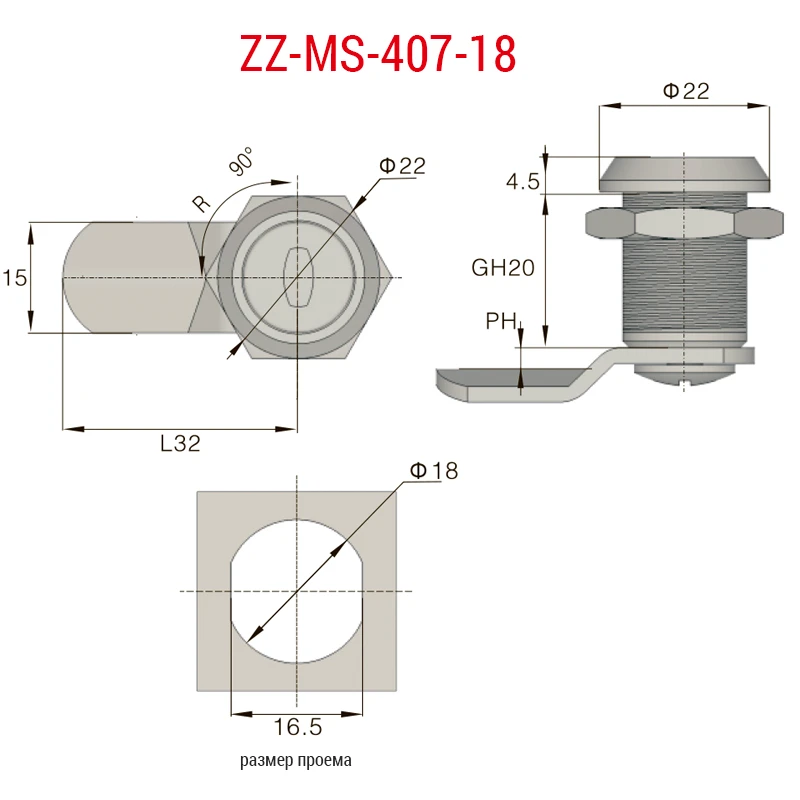

Серия MS407-M18 предлагает три варианта под разные требования к дизайну и среде эксплуатации. MS407-M18 — базовый: прямой фланец с острыми углами, хромированное покрытие, пластиковое кольцо между фланцем и панелью защищает лакокрасочное покрытие от царапин при монтаже. MS407-M18Y — тот же замок с округлым фланцем без острых углов, пластиковое кольцо в комплекте — выбор для современного дизайна лицевой панели. MS407-M18B — премиальное исполнение: округлый никелированный фланец с металлическим прижимным кольцом вместо пластикового — более жёсткая фиксация и повышенная долговечность. Фланец Ø22 мм, толщина 4.5 мм. Монтажное отверстие профильное: Ø18 мм в квадратном проёме 16.5 мм. Глубина посадки 20 мм. Пружинная пластина PH под кулачком.
Ключ и привод
Ключ бородчатый двусторонний SK01 — единый для всех трёх версий. Кулачок прямой, длина 32 мм. Поворот вправо 90°. Взаимозаменяемость ключей между версиями упрощает управление доступом.
Область применения
Пластиковое кольцо у M18 и M18Y незаменимо при монтаже в окрашенные и анодированные панели — гайка не оставляет следов. Металлическое кольцо у M18B предпочтительно там, где нужна максимальная жёсткость фиксации: промышленные корпуса с вибрацией, тяжёлые двери шкафов.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Никель, Хром |
| Применение | Мебель и торговое оборудование, Промышленное оборудование, Распределительные шкафы и щиты |
| Серия | MS-407 |
| Есть таблица | |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 20 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 18 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 32 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4.5 |
| Система ключейКак организована совместимость ключей между несколькими замками | SK01 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый двусторонний (SK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
