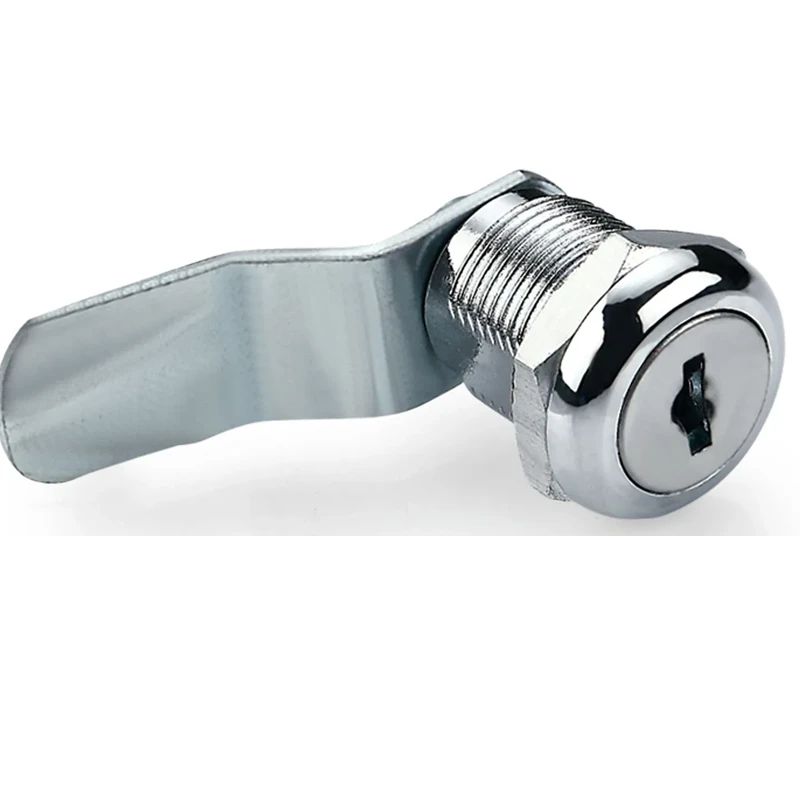

Замок кулачковый MS801-22, глубина 22 мм
Кулачковый замок серии MS801 с увеличенной глубиной посадки 22 мм и монтажной глубиной 27 мм. Фланец Ø22 мм, кулачок прямой 37 мм. Монтажное отверстие Ø19 мм в проёме 16.5 мм. Ключ бородчатый односторонний DK06, поворот вправо 90°.
1 000 руб.
Конструкция и место в серии
MS801-22 — модель с наибольшей глубиной посадки в серии MS801 среди представленных вариантов. GH22 в сочетании с монтажной глубиной корпуса H27 мм позволяет уверенно монтировать замок в панели и двери значительной толщины. Фланец Ø22 мм — немного меньше, чем у моделей 16 и 20 (Ø24 мм), толщина 4 мм. Монтажное отверстие профильное: Ø19 мм в квадратном проёме 16.5 мм. Кулачок прямой 37 мм.
Ключ и привод
Ключ бородчатый односторонний DK06. Поворот вправо 90°. Односторонний профиль обеспечивает достаточную секретность для большинства промышленных применений при более простом изготовлении дубликата.
Область применения
Глубина 22 мм закрывает задачи там, где MS801-20 уже не хватает: двойные стенки корпусов, усиленные двери распределительных шкафов, корпуса дорожной техники. Унификация монтажного отверстия с остальными моделями серии упрощает проектирование панелей с несколькими замками разной глубины.
| Цвет | Серебристый |
|---|---|
| Материал | Цинковый сплав |
| Покрытие | Хром |
| Применение | Промышленное оборудование, Распределительные шкафы и щиты, Транспортные средства (авто, ж/д, спецтехника) |
| Серия | MS-801 |
| Диаметр фланца, ммНаружный диаметр или ширина видимой части замка (мм) | 22 |
| Форма лицевой частиВизуальная форма передней части замка — видна с лицевой стороны панели | Круглая |
| Форма монтажного отверстияФорма выреза в панели для установки замка | Профильное |
| Глубина посадки (GH), ммМаксимальная толщина материала панели (мм) минус толщина гайки (4 мм) | 22 |
| Длина монтажного отверстия, ммДлина выреза для прямоугольного монтажа (мм) | 16.5 |
| Диаметр монтажного отверстия, ммДиаметр отверстия под круглый корпус замка (мм) | 19 |
| Глубина захвата, ммЭто рабочий ход кулачка — насколько далеко он захватывает ответную планку. | 37 |
| Длина корпуса за панелью, мм(Монтажная глубина). Это расстояние от задней плоскости панели до конца корпуса | 27 |
| Профиль привода / шлицаФорма внутреннего гнезда кулачка — определяет совместимый инструмент/ключ | Плоский |
| Толщина фланца, ммТолщина лицевого фланца (мм) | 4 |
| Система ключейКак организована совместимость ключей между несколькими замками | DK06 |
| Тип запирающего элементаФорма кулачка/язычка, фиксирующего дверцу | Прямой кулачок |
| Тип механизмаКонструктивный принцип работы замка | ¼ оборота |
| Тип приводаКаким способом пользователь открывает замок | Ключ бородчатый односторонний (DK) |
| Угол поворотаНа какой угол нужно повернуть привод для открытия/закрытия | 90 (CW) |
